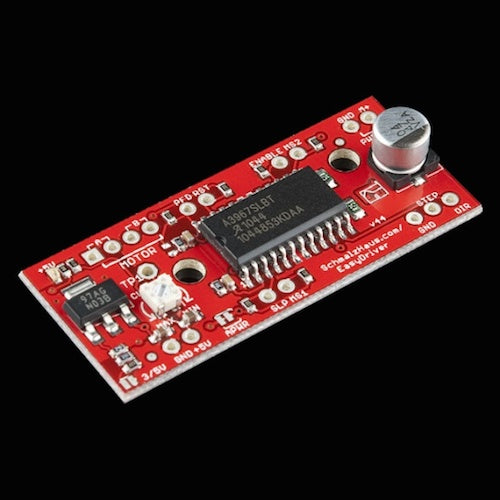

SparkFun EasyDriver: ステッピングモータドライバ --販売終了

製造元で生産が終了したため在庫限りで販売終了です。こちらの商品に置き替えです。

5Vもしくは3.3Vのパルスで制御できる、ステッピングモーターのドライバです。ArduinoやRaspberry Piなどのマイコンから、大きな電力が必要なステッピングモータを動かすときに使えます。

このドライバでは、バイポーラ接続のステッピングモータを駆動できます。

仕様

• モータドライバIC: A3967
• 電源電圧: 7~20V
• 4線、6線、8線のステッピングモータに対応
• ロジック電圧: 3.3/5V

  • SJ2のジャンパを利用して選択
• MS1とMS2ピンを利用して、ステップ角を変更可能

  • 1/8、1/4、1/2、1/1の四種から選択(デフォルトは1/8)

資料

• A3967のデータシート(PDF)
• チュートリアル
• 回路図(PDF)

製造元希望小売価格:14.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/…

商品コード: SFE-ROB-13226
