SKU 1905

Raspberry Pi Model B+用バニラ基板

送料区分: 200

商品コード: SSCI-019057

在庫数: 100+

発売日: 2014年9月8日

¥770
¥770 - ¥770
Current price ¥770

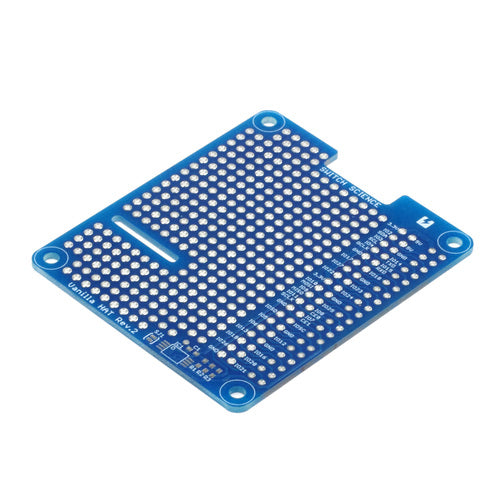

Raspberry Pi model B+用のHAT(Hardware Attached on Top)対応のユニバーサル基板です。

Raspberry Pi model A+とRaspberry Pi 2 model B、3 model Bでも使えます。3 model B+で使えるかは確認中です。(2018/08/30)

本製品では未実装(付属もしません)ですが、基板上にEEPROM(CAT24C32YI-GI3)を実装することができます。

EEPROMに基板の情報を書き込むことで、どんな基板を装着したのかRaspberry Pi model B+から確認することができます。

ソルダージャンパ(SJ1)をカットすることでEEPROMへの書き込みを禁止します。

FFCが通せるように基板にスリットがあいています。

α版との違いは、

  • ピン名がシルクに記載されている部分の穴径を変更してピンヘッダがささるようになった
  • 表面処理が金フラッシュから鉛フリーはんだコートになった

の2点です。

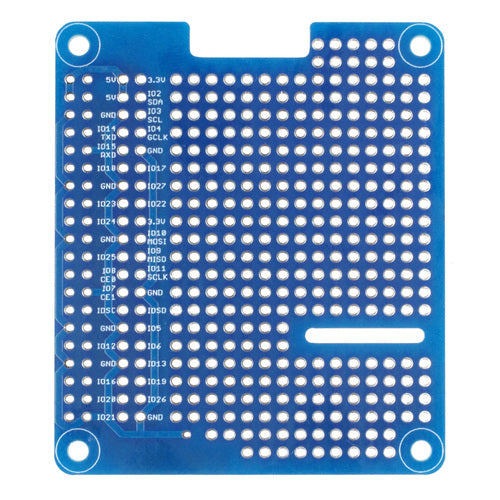

おもて面

うら面

付属品

2x20のピンヘッダとM2.6スペーサとネジが付属します。
(写真の基板はα版です)

EEPROMの実装

EEPROMを実装できます。 (写真の基板はα版です)

IC1:EEPROM(CAT24C32YI-GI3)
C1 :チップコンデンサ(1608サイズ) 0.1uF
R1 :チップ抵抗(1608サイズ) 1kΩ
R2 :チップ抵抗(1608サイズ) 3.9kΩ
R3 :チップ抵抗(1608サイズ) 3.9kΩ

装着したようす

Raspberry Pi model B+に装着できます。
(写真の基板はα版です)
