ノキアカラー液晶ピッチ変換モジュール--販売終了

商品切り替えの為、このページの商品は販売終了です。新しい商品はLCD-11062です。

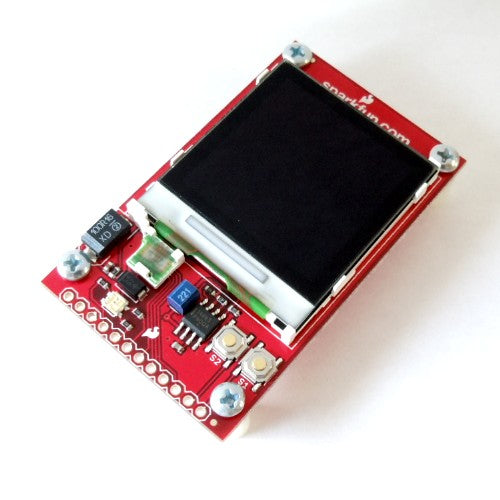

ノキアのカラー液晶モジュールを販売していますが、使いやすいとは言いがたいです。コネクタのピン間隔がとても細かくて、半田付けする気が起きません。このカラー液晶モジュールを、使いやすいボードに搭載したのがこの商品です。

足のピッチは2.54ミリに変換してあります。液晶のバックライトLEDをドライブするためにDC/DCコンバータを搭載しています。本来は7Vを供給しなくちゃいけないので、これはらくちんです。ロジック系の電源電圧は3.3V。DC/DCコンバータの入力は3.3～6Vです。液晶とは直接の関係がありませんが、タクトスイッチ2個と、フルカラーLEDを搭載しています。

DC/DCコンバータ回路に含まれるコイルがとても熱くなる事例が報告されています。どうやら、コイルの定格が少々小さめであることが原因のようです。しかし、メーカーではこれを改修する予定は無いとのことです。ご了承の上、お買い求め下さい。

・回路図
・液晶に搭載のコントローラチップ
・さまざまなマイコンでの使用例は、SparkFunのサイトをご覧ください。

メーカーの販売ページ:http://www.sparkfun.com/...
メーカー希望小売価格:34.95ドル(税別)

商品コード: SFE-LCD-08600
