SKU 1853

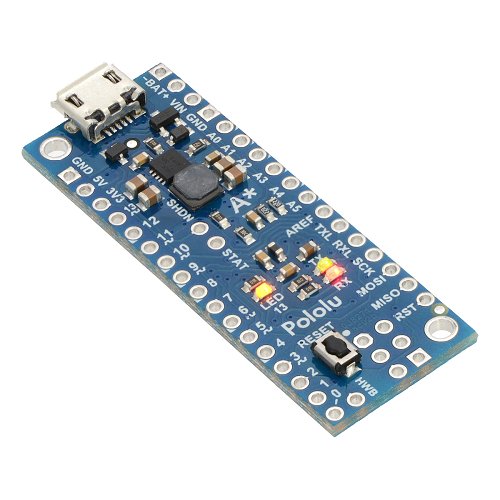

A-Star 32U4 Mini LV--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-3103

発売日: 2014-08-08

短いURL: ssci.to/1853

売り切れ
¥2,629 (税込)
¥2,629 - ¥2,629
Current price ¥2,629

ATmega32U4を搭載したマイコンボードです。電源電圧は2.7~11.8[V]で電源に合わせて電圧をステップアップ/ダウンします。大きさは4.82 x 1.79[cm]とコンパクト。(Arduino Microと同じ大きさ)

仕様

  • メインチップ: 16MHz Atmel ATmmega32U4
    • フラッシュ: 32[KB](うち4[KB]をブートローダに利用)
    • SRAM: 2.5[KB]
    • EEPROM: 1[KB]
  • Arduino互換のブートローダーを書き込み済み(AVR ISP mkIIなどの書き込み器が不要)
  • ATmega32U4のすべてのI/Oラインが利用可能
    • 全部で26のGPIOピン
      • 7つのピンはハードウェアPWM出力として設定可能
      • 12のピンはアナログ入力として設定可能
  • USBシリアル変換機能
  • 電源供給: USBもしくはVIN端子(2.7~11.8[V])
  • USB端子: MicroB端子
  • 外部書き込み器用6ピンISPヘッダあり
  • 寸法: 4.82 x 1.79[cm]
  • 重さ: 3.4[g](ピンヘッダ除く)

Windowsのドライバについて

A-Star 32U4をWindowsで使う場合にはA-Star 32U4を接続する前にドライバのインストールが必要です。
6.1. Installing Windows drivers のページより「A-Star Software and Drivers」からzipファイルをダウンロードし解凍後にできる「a-star-x.x.x」(xは数字で、2015/03/24現在1.3.1)フォルダの中のdriversの中にある、「a-star.inf」を右クリックしてインストールを選んでください。

付属物

  • 2.54mmピッチピンヘッダ(1x17): 2つ
  • 2.54mmピッチピンヘッダ(2x3): 1つ

資料

メーカー希望小売価格:19.95ドル(税別)
メーカーの販売ページ:www.pololu.com…

ピン配置

VIN, GNDとBAT+, BAT-について

A-StarにはVINとGNDの他に、BAT+とBAT-というピンが存在しています。BAT+とBAT-に電源を接続した場合、逆電圧保護回路を経由した電源がA-Starへ供給されます。その上、VINとGNDから逆電圧保護回路を経由した電源を他のデバイスに向けて供給できます。VINとGNDから電源を接続した場合は、逆電圧保護回路を経由せずに電源を供給します。
