正負可変電圧トラッキングレギュレータセット--販売終了
送料区分: 200
販売終了
商品コード: POKKE-014
発売日: 2014-07-25
短いURL: ssci.to/1830
ボリウムひとつで正負2つの電圧が同時に変えられる「正負トラッキングレギュレータ」を作るキットです。
入力はACアダプタです。正電源用と負電源用の2つが必要です。 使うACアダプタは電圧が同一でなくてもかまいません(但し欲しい電圧よりも2V以上高い電圧が出力できることが条件です)。もし電圧の違うACアダプタを使用する場合、正電源側の電圧が高いほうがよいです(LM317の動作電圧の関係)。 出力電流は正負ともに1.5Aとりだせますが、使用する放熱器の容量にも制限されます。正負とも損失が3Wまでの範囲で使用できます。たとえばACアダプタに24V出力のものを使用して、15Vを取り出した場合、約330mAまで取り出せます。 なお、正電源のみで使用することはできますが、負電源のみで使用することはできません(動作しません)。

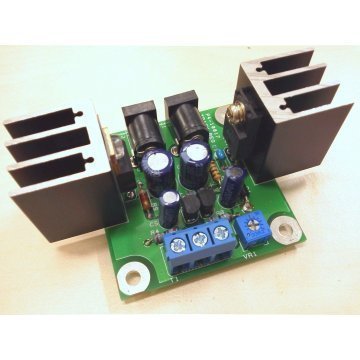

実際のキットに封入される部品は写真のモノとは異なる場合があります。
資料
@ぽっけさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
