XBeeエクスプローラ5Vマイコン用--販売終了

この商品は販売終了です。新バージョン品があります。MOSFETを使用したレベル変換になりました。

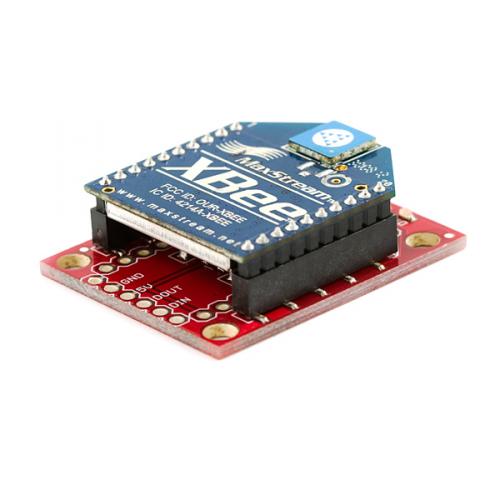

XBee無線モジュールを5V電源のマイコンに接続するアダプタモジュールです。

XBee無線モジュールはいろいろな種類が販売されていますが、いずれも電源電圧は3.3Vです。5V電源で動作しているマイコンに接続するのはちょっとめんどくさいです。レベルコンバータを使ったり、抵抗を入れたり。そもそも3.3V電源を用意するのも面倒です。こんなめんどうを一手に引き受けてくれる、XBeeの大きさのモジュールです。2mmピッチのソケットを搭載しているので、XBee無線モジュールをそのまま挿し込むことができます。

回路は案外シンプル。3.3Vの電源レギュレータ(LDOタイプ)が載っています。レベル変換は、DIN(XBee無線モジュールにとってのシリアル入力)にダイオード1個直列にしてあるだけです。あと、インジケータとしてLEDが4個載っています。

XBeeモジュール本体は付属しません。

●資料
・回路図

メーカーの販売ページ:http://www.sparkfun.com/...
メーカー希望小売価格:9.95ドル(税別)

販売時の関連カテゴリ:
XBee > アダプタ・対応ボード
SparkFun > 通信

真上から

商品コード: SFE-WRL-09132
