SKU 1814

HRM1017 ピッチ変換済みモジュール

送料区分: 200

販売終了

商品コード: SSCI-018142

発売日: 2014年7月10日

Sold out
¥2,200
¥2,200 - ¥2,200
Current price ¥2,200

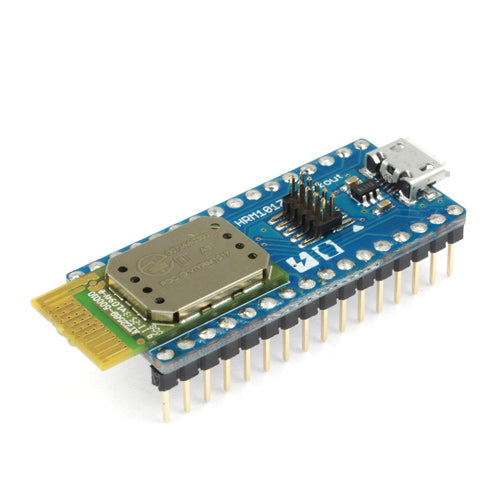

ホシデン株式会社の小型Bluetooth Low Energyモジュール HRM1017をブレッドボードで使えるようにピッチ変換したモジュールです。HRM1017を搭載しています。工事設計認証(いわゆる技適)を取得しているので日本国内で使えます。

電源電圧は1.8〜3.6V(Typ 3.0V)です。

裏面のパターンがはんだでショートされていると、Micro-USBから電源を供給することができます。この場合、HRM1017には3.3Vが供給されます。Micro-Bは、電源供給専用です。信号線はオープンになっています。

ピンヘッダに電池などを接続してモジュールを動かしたいときには、裏面のパターンのはんだを取ることをオススメします。

ピン配置図はmbed HRM1017と同じです。mbed.orgのmbed HRM1017のページで確認できます。

基板上の1.27mmピッチピンヘッダを使うことにより、HRM1017にプログラムなどを書き込むことができます。 ライタはTSUBOLink-II(HRM1017用)を使うとお手軽です。

資料
