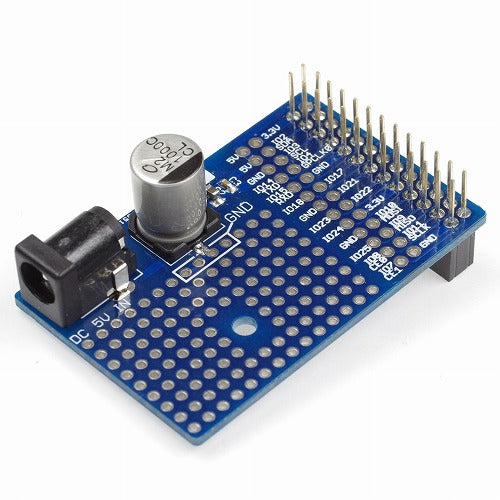

Raspberry Pi用DCジャック基板（α版）--販売終了

Raspberry Piの電源をマイクロUSBではなく2.1mm標準DCプラグからとるためのボードです。5V出力のACアダプタをRaspberry Piの電源として使う事ができます。

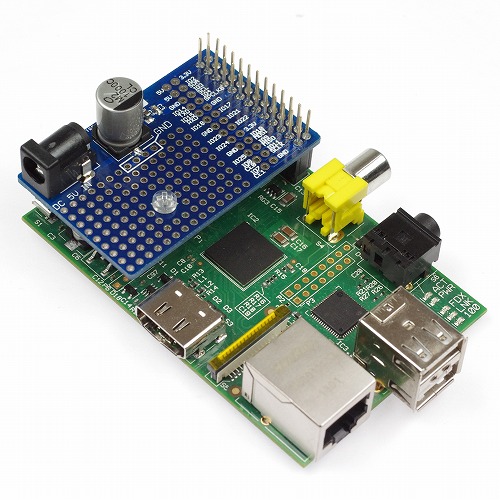

Raspberry Piは基板の４辺にケーブルを接続しますが、DCジャックの向きを元のマイクロUSBコネクタとは別の向きにしたことでケーブルが３辺からしか出なくなりました。

• 部品は全て実装済みです。
• Raspberry Pi本体に固定するためのスペーサとネジが付属します。
• 入力電圧はDC 5V
• 対応プラグ径は内径2.1mm　外径5.5mm、センタープラス

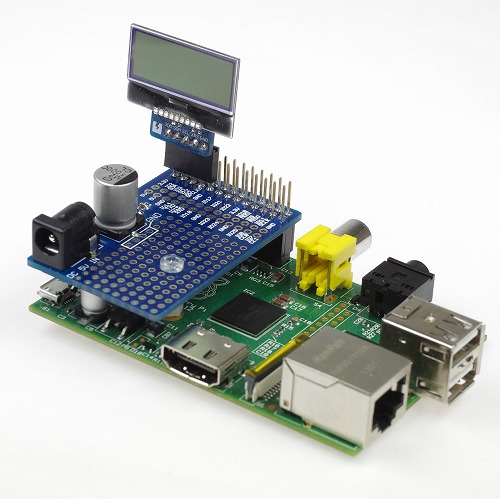

足の長いピンソケットがはんだ付け済みなので、このボードを装着した状態で別のRaspberry Pi用基板をそのまま利用することができます。（Raspberry Pi本体　LCD基板は付属しません。）

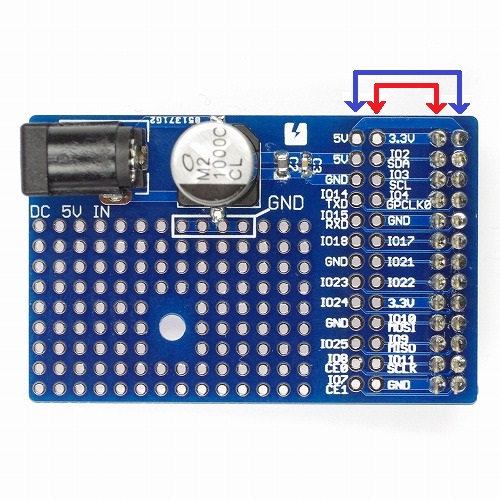

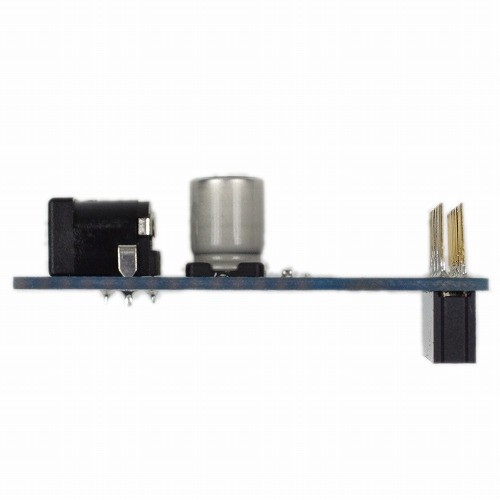

ピンの信号名が印字されている部分はGPIOの列が入れ替わっているのでご注意ください。また、電解コンデンサの背が高いため、追加する基板の形状によっては干渉する場合があります。

ピンの列が逆
