BD6211F搭載モータードライバモジュール--販売終了

送料区分: 200

販売終了

商品コード: SSCI-BD6211F-Basic

発売日: 2009-05-03

短いURL: ssci.to/159

売り切れ
¥523 (税込)
¥523 - ¥523
Current price ¥523

この商品は販売終了です。置き換えの商品はこちらです。


BD6211Fを搭載したシンプルで使いやすいモータードライバです。

いわゆるHブリッジ。正転、逆転、ブレーキ、空走が可能。PWM制御またはリファレンス電圧の入力で、速度が可変です。電源電圧3V~5.5V、ドライブ電流定格1Aです。1Aまで流せますが、連続して流す場合は放熱に気をつけてください。

電源は1系統しかありません。つまり、信号系と負荷系の電源が分かれていません。しかし、論理入力は電源電圧にかかわらず2V以上で「論理1」です。したがって、負荷=モーターの電圧に合わせて電源電圧を決めればオーケー。ただし、電源電圧よりも高い電圧を入力してはいけません。

PWM制御およびパワーMOSFETによって、損失が少なく高効率です。熱設計を行う際は、オン抵抗=1.5Ω、熱抵抗=182℃/W、チップ温度150℃以下と考えて下さい。

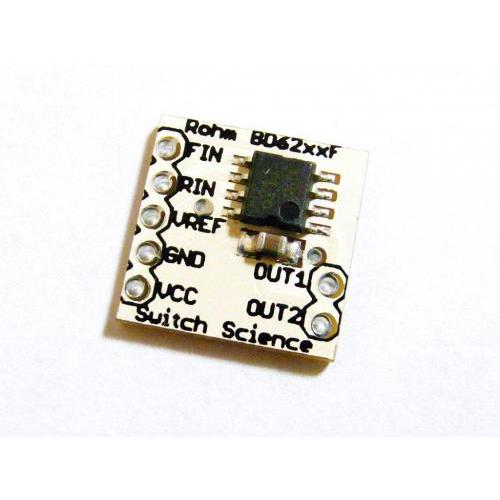

写真でごらんのとおり、超小型。こんなのでモーター動かせるの?と不安になります。使い方については、以下のページを参照してください。
http://www.switch-science.com/trac/wiki/BD62xx-Basic

社内のリフロー装置で製造しています。全数とも、動作テスト済みです。

商品コード: SSCI-BD6211F-Basic
