SKU 1583

ACS711EX 電流センサモジュール(-31A~+31A)

送料区分: 200

商品コード: POLOLU-2453

発売日: 2014-01-14

在庫数: 12

短いURL: ssci.to/1583

¥660
¥660 - ¥660
Current price ¥660

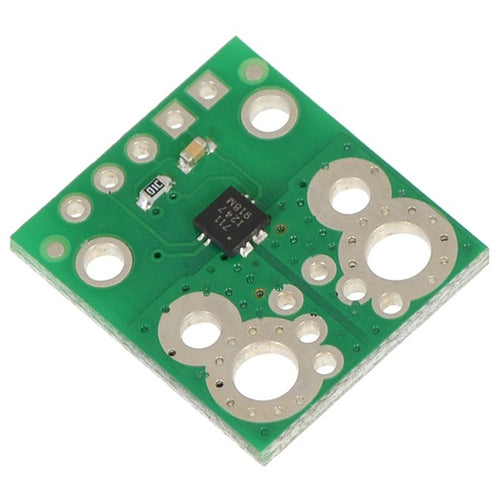

-31Aから+31Aまで計測できる電流センサモジュールです。

Allegro社のACS711(ACS711KEXLT-31AB-T)を搭載しています。電流によって発生する磁力を、ホール素子で検知しています。通過する電流に応じた電圧が出力されます。計算式は以下のとおりです。

VOUT = VCC/2 + i×VCC/73.3A

計測できる電流の範囲に応じて、いくつかのバリエーションがありますので、注意してください。このモジュールは、-31Aから+31Aの範囲を計測することができます。ボードの裏面に、手書きの緑色の×印がありますが、これはバリエーションを区別するための物です。不良品を意味する物ではありません。

写真には載ってませんが5ピンのピンヘッダが付属します。

資料

メーカー希望小売価格:3.95ドル(税別)
メーカーの販売ページ:http://www.pololu.com/…

商品コード: POLOLU-2453
