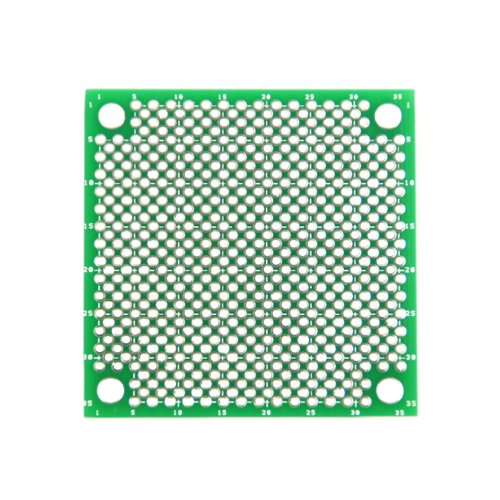

奇天烈（ジグザグ）ユニバーサル基板 スクゥエアタイプ(48×48mm）

斜めに約1.78mmピッチで穴を配したユニバーサル基板です。斜めに穴を配しているのに、なぜか通常のDIP IC(2.54mmピッチ）が縦横に配置できます。

孔が通常の倍の数あいていて、より多くの部品を高密度に配置できる基板です。ガラスエポキシ（FR-4相当）両面スルーホール、鉛フリーはんだレベラー仕上げです。

部品取付け孔径0.9mm。

ほかにも、Bタイプ（95mm×72mm）、Cタイプ（72mm×48mm）があります。

資料

• サポートブログ
• サポートサイト

＠ぽっけさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

2015年2月1日、本製品の委託者は＠ぽっけさんからみんなのラボさんに移管されます。それにともない商品コードがPOKKE-004からMINNANOLAB-009に変更されます。以降本製品のサポートはみんなのラボさんにより提供されます。

2015年8月18日、本製品の委託者はみんなのラボさんから＠ぽっけさんへ戻りました。それにともない商品コードがPOKKE-004へ戻ります。以降本製品のサポートは@ぽっけ(http://pokkeyamada.blog79.fc2.com/)さんにより提供されます。

商品コード: POKKE-004
