ioShield-A--販売終了

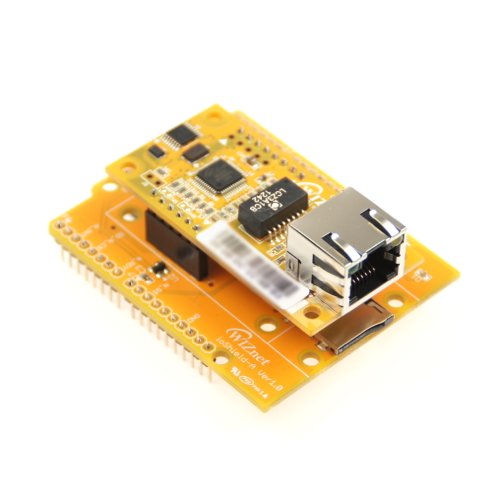

WIZnet社製のW5500を搭載したモジュールWIZ550ioをArduinoで扱いやすくするためのシールド。本商品の上にWIZ550ioをさらに重ねて使います。MACアドレスの割り当てられたWIZ550ioが付属します。

ArduinoのEthernetシールドにはW5100が搭載されていますが、本商品ではW5500が搭載されています。Arduino IDEに付属のEthernetライブラリでは動作しませんのでご注意下さい。こちらよりWIZnetのEthernetライブラリをダウンロードし、アップデートした上でご利用下さい。

基板上にMicroSDのスロットが付いています。

W5500の特徴

• ネットワークプロトコル:TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• 10BaseT/100BaseTX Ethernet(PHY)対応(自動検出)
• 動作電圧:3.3V(5V I/Oトレラント)
• 最大で8つのソケットを同時サポート
• パワーダウンモード対応
• Wake-on-LAN対応
• ハイスピードSPI(SPI MODE 0, 3)
• 送受信バッファ:32kB
• IPフラグメンテーションは非対応

資料

• Arduino用ライブラリ

  • インストール方法、使い方
• 回路図(シールド本体)
• W5500のデータシート
• 本商品のWikiページ


モジュールはシールド部分のソケットにささっているだけなので不安定。

数個の場合、分解してピンヘッダ部分をESDフォームにさして梱包します。

商品コード: WIZNET-IOSHEILD-A
