SKU 150

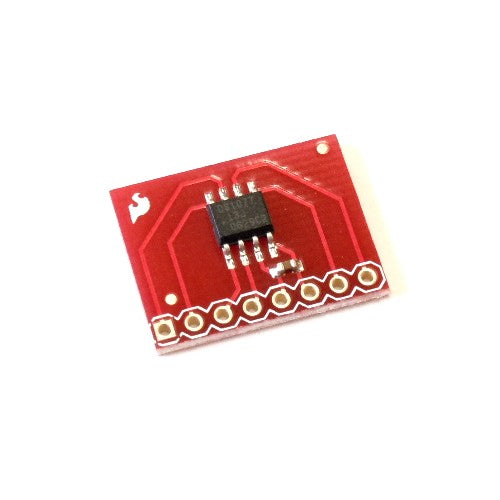

DS1077搭載プログラマブル発振器モジュール--販売終了

送料区分: 200

販売終了

商品コード: SFE-BOB-09116

発売日: 2009-04-08

短いURL: ssci.to/150

売り切れ
¥629 (税込)
¥629 - ¥629
Current price ¥629

マイコンからの制御によって周波数を変更することの出来る発振器のモジュールで、DS1077を搭載しています。I2Cによって設定します。設定は不揮発性メモリに記録されるため、電源投入時には以前設定した周波数を出力します。

発振出力は2系統あります。これらは、1個の内蔵発振器からの信号を分周したものなので、互いに同期しています。分周比は、それぞれの系統ごとに個別に設定することができます。

端子は、発振出力2本、I2Cの信号線2本、電源(5 VおよびGND)に加えて、汎用の制御線2本(CTRL0およびCTRL1)があります。この制御線は、マルチプレクサの選択、出力イネーブル、パワーダウンモードの選択を兼ねており、どの機能を持たせるかをマイコンから設定することができます。

詳細については、DS1077のデータシート(英文)を参照して下さい。

メーカー希望小売価格:4.95ドル(税別)
メーカーの販売ページ:http://www.sparkfun.com/…

商品コード: SFE-BOB-09116
