グラフィックLCD 128x64 STN LEDバックライト (青地・白ドット）--販売終了

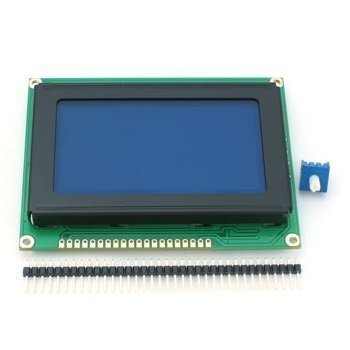

LEDバックライトの付いた、128ｘ64ドットのグラフィック液晶ディスプレーモジュールです。KS0108B互換。

ピンヘッダ,半固定抵抗（10KΩ）付きです。

・データシート
・外形： 93mm x 70mm
・表示領域： 71mm x 39mm

製造元の販売ページ:http://www.adafruit.com/…
製造元希望小売価格:24.00ドル

上面とピン配置

左から

20：K LEDバックライト電源（0V)
19：A LEDバックライト電源(4.2V)
18：VEE 負電圧出力
17：/RES リセット
16：CS2 チップセレクト2
15：CS1 チップセレクト1
7～14：DB0～DB7 Data　bit
6：E チップイネーブル
5：R/W H:読込,L:書込
4：D/I H:データ,L:インストラクションコード
3：V0 コントラスト用電圧
2：Vdd(+5V)
1：Vss(GND)

※ちびモキットのKS0108互換LCD用ピン配置方向、およびピッチとは異なりますので、ご注意下さい。

商品コード: ADA-188
