グラフィックLCD 128x64 STN LEDバックライト--販売終了

LEDバックライトの付いた、128ｘ64ドットのグラフィック液晶ディスプレーモジュールです。KS0108B互換

・データシート（GDM12864H）
・外形：75x52.7mm
・表示領域：55.01x27.49mm

上面とピン配置

左から

1:Vdd(+5V)
2:Vss(GND)
3:V0 コントラスト用電圧
４～11:DB0～DB7 Data　bit
12:CS2 チップセレクト2
13:CS1 チップセレクト1
14:/RES リセット
15：R/W H:読込,L:書込
16：D/I H:データ,L:インストラクションコード
17：E チップイネーブル
18：VEE
19：A LEDバックライト電源(4.2V)
20：K LEDバックライト電源（0V)

※ちびモキットのKS0108互換LCD用ピン配置およびピッチとは異なりますので、ご注意下さい。

下面

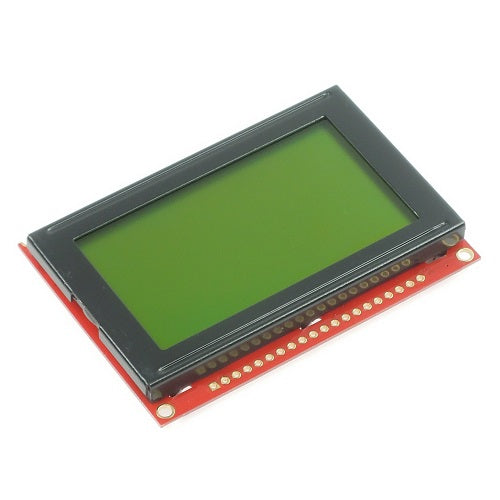

Sparkfun社の作例

基板の色が異なりますが、同じ製品です。
