SKU 1345

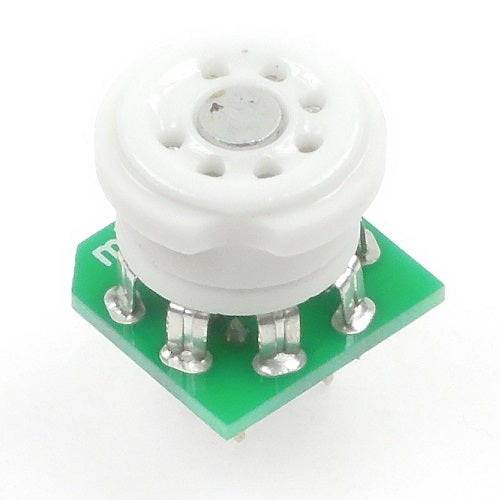

真空管ブレッドボードアダプタ mT7基板タイプ 完成品

送料区分: 200

商品コード: MINICUBE-MT7BBADPT-ASM

発売日: 2013年5月28日

Sold out
¥1,031
¥1,031 - ¥1,031
Current price ¥1,031

mT7タイプの真空管をブレッドボードで使うためのアダプタ。mT7基板タイプ パーツセットを組立てた完成品です。

●資料
回路図

商品の詳しい解説は作者 minicubeさんのウェブページを参照ください。

作者 minicubeさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

下面

ピン対応表

DIP8ピン ⇔ 真空管ソケット
1 ⇔ センターピン
2 ⇔ 1
3 ⇔ 2
4 ⇔ 3
5 ⇔ 4
6 ⇔ 5
7 ⇔ 6
8 ⇔ 7
