SKU 1304

真空管ブレッドボードアダプタ mT7基板タイプ パーツセット

送料区分: 200

商品コード: MINICUBE-MT7BBADPT-SET

発売日: 2013年4月10日

Sold out
¥894
¥894 - ¥894
Current price ¥894

mT7タイプの真空管をブレッドボードで使うためのアダプタ。専用PCBが入ったパーツセットです。
はんだ付けで組み立ててください。

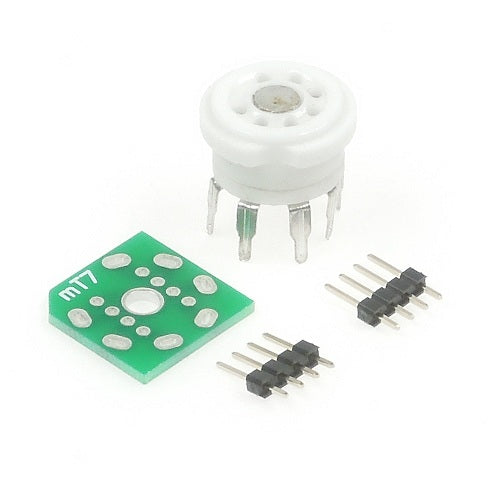

●内容物
・専用基板 x1
・真空管ソケット x1
・1x4ピンヘッダ x2

●資料
回路図

商品の詳しい解説は作者 minicubeさんのウェブページを参照ください。

作者 minicubeさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

基板上面

DIP8ピン ⇔ 真空管ソケット
  1 ⇔ センターピン
  2 ⇔ 1
  3 ⇔ 2
  4 ⇔ 3
  5 ⇔ 4
  6 ⇔ 5
  7 ⇔ 6
  8 ⇔ 7
