SKU 1302

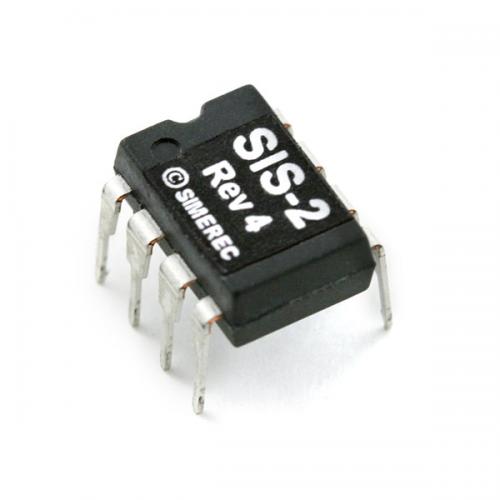

SIS-2 プログラマブル赤外線リモコン受信チップ

送料区分: 200

販売終了

商品コード: SFE-SEN-08753

発売日: 2013年4月9日

Sold out
¥1,266
¥1,266 - ¥1,266
Current price ¥1,266

SIS-2は、2種類の赤外線リモコンコードを簡単に学習させる事が出来ます。また学習したリモコンコードを受信し、それぞれに対応した2つピンの出力を切り替えることが出来るチップです。これを使えば、簡単にリモコン操作できる装置を作れます。
赤外線の受信には、使用したいリモコンの搬送波に合った赤外線リモコン受信モジュールが必要です。国内で使用されているリモコンの多くは38kHz搬送波を使用しています。

7番ピンの設定で、該当の信号を受信するたびに出力が切り替わるモード(Mode 1)と信号を受信中のみ出力がHIGHになるモード(Mode 2)のどちらかに設定できます。

●特徴
・電源電圧:2~5.5V
・I/Oピンの最大電流 : 25mA

データシート
ユーザーの作例ページ

販売元の製品ページ:https://www.sparkfun.com/...
販売元の希望小売価格:9.95ドル(税別)

ピン配置図

1 : Vdd +側電源(2~5.5V)
2 : 出力2
3 : 出力1
4 : Vdd +側電源(2~5.5V)
5 : 赤外線信号入力(アクティブLow)
6 : 学習モード選択(アクティブLow)
7 : 動作モード選択
8 : Vss GNDレベル
