SKU 1296

Accessory Demo Shield Rev.A

送料区分:

商品コード:

発売日: 2013年4月4日

Sold out
¥4,169
¥4,169 - ¥4,169
Current price ¥4,169

本商品については生産終了のため、在庫限りにて販売終了といたします。

Accessory Demo Shield(以降ADS)は2011年にGoogle I/Oで発表されたAccessory Development Kit(以降ADK)のデモを行うことができる基板です。Google I/Oで来場者に配布されたものとほぼ同等の機能を持っています。しかし、現段階ではタッチセンサは搭載していません。また、リレーは1つです。
ADSはADKに興味がある人に気軽に触ってほしいという願いから開発されました。名前からわかるように、主な用途はデモです。他に何かできるわけではないですが、実際に体験することで想像を膨らませることができるでしょう。

●ADSを使うために必要なもの
・Android端末(ADK対応のもの)
Arduino ADK
・USBケーブル(A-MicroB/A-B)
・ACアダプタ /バッテリー
・サーボモータ/DCモータ

●資料
ADSマニュアル(PDF)※ダウンロード用パスワードが商品に同梱されています。
ADS_Demo.apk(zip)

Arduino用IDEはArduinoオフィシャルサイトから0023をダウンロードしてお使い下さい。

商品の詳しい解説はこちらのページを参照ください。

ELECTRONICS WORKSHOPからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

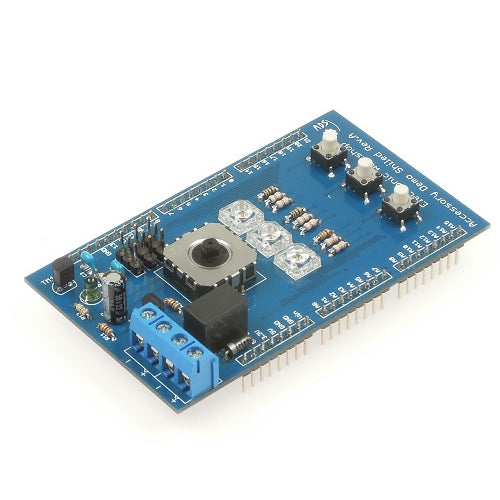

上面

●機能
・照度センサ : 明るさを測定するセンサです。
・温度センサ : 温度を測定するセンサです。
・サーボ端子 : サーボモータを接続するための端子です。最大で3つのサーボモータを接続できます。
・アナログジョイスティック : 2軸のジョイスティックです。ノブの位置に応じて抵抗値が変化します。
・フルカラーLED : 1つのLEDの中に、赤・青・緑のLEDが入っています。色を混ぜることが可能です。
・タクトスイッチ : 押しボタンです。
・リレー : 接点を動かすことによって、ON/OFFを切り替える継電機器です。
・端子台 : 端子を接続するためのものです。ネジ止め式です。

使用例

画像ではArduino Mega 2560USBホストシールドを接続しています。Arduino ADKはUSB Host機能が搭載されているので、USBホストシールドは不要です。
