SKU 1283

フルカラーシリアルLEDモジュール--販売終了

送料区分: 200

販売終了

商品コード: SSCI-012836

発売日: 2013-03-28

短いURL: ssci.to/1283

売り切れ
¥110
¥110 - ¥110
Current price ¥110

本製品は、搭載されるLEDチップが変更の為SSCI-013987に置き換えとなります。

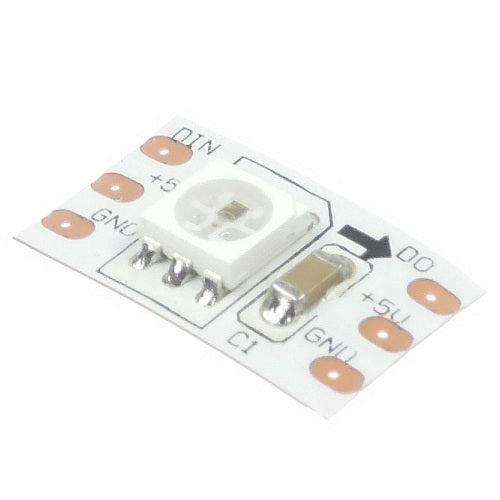

信号1本でフルカラーを制御できるLEDモジュールです。テープLED(LEDストリップ)タイプの製品からLED1個づつに切り分けて販売します。

制御方法は特殊な形式のシリアル通信です。下の制御方法をご参照下さい。

Arduinoでは、Adafruit製のライブラリがお使いいただけます。当社記事「フルカラーシリアルLEDテープを光らせてみた。」で、ライブラリの使い方も簡単に解説しています。

直列に並べて長くできます。接続も向かい合う端子を繋ぐだけです。下の繋ぎ方もご参照下さい。

  • 電源電圧:5V
  • 最大消費電流:1chあたり18.5mA × 3色
  • 各色256段階のPWMドライブ

切り分けは手作業で行っています。切断ラインにはバラつきがありますので、ご了承下さい。
※2013/04/22現在入荷している製品には裏面に剥離紙付きの両面テープが貼られています。今後、両面テープの貼られていない製品に予告無く切り替わる場合があります。また、両面テープの有り/無しは選べません。複数個ご注文の場合、混在する場合があります。

上面

繋ぎ方

マイコンボードと別系統の電源から5Vを得る場合は、GNDを電源とマイコンボードの両方に接続してください。
モジュールの+5V同士、GND同士、DOとDINをそれぞれ繋ぐだけでモジュールを連結していくことが出来ます。

制御方法

図の通りのタイミングで1または0の信号を作ります。
GRBの順に各色8bit1モジュール当り24bitのデータが必要です。
上位ビットを先に送信します。MSB FIRST。

連結して使用する場合、マイコンボードに近い側のデータから送信します。
DINから入ったデータは、そのモジュールのデータが揃うまでは、DOには出力されません。
そのモジュールのデータが揃った場合、DINから入ったデータはそのままDOに出力されます。
データを送った後、50us以上、LOWが続くと、すべてのモジュールでデータが確定しLEDへの出力へ反映されます。

商品コード: SSCI-012836
