ACS712電流センサモジュール(高感度タイプ)--販売終了

メーカーの事情により商品コードが変わりました。
　旧:SFE-BOB-08883
　新:SFE-SEN-08883
製品自体には変更はありません。

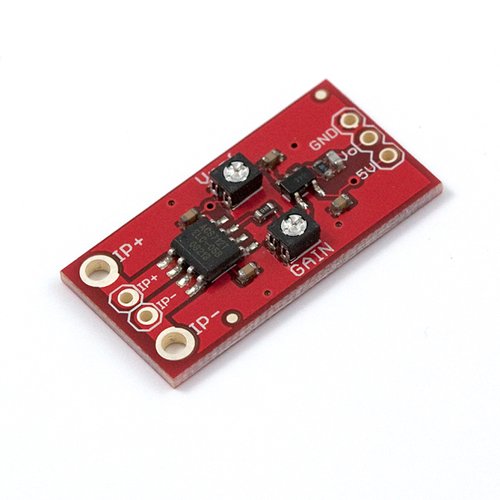

ACおよびDC両方対応の、電流センサモジュールです。電流に応じた電圧が出力されます。オペアンプを搭載した、高感度タイプです。ボード上の半固定抵抗で増幅率を調整することができます(4.27倍～47倍)。

電流がゼロの時、ACS712からは2.5Vが出力されます。オペアンプでは、この電圧を中心として増幅します。このオフセットを調整するため、半固定抵抗を搭載しています。先にオフセットを調整してから、増幅率を調整してください。

大きく増幅する際にノイズを拾ってしまうことを防ぐため、最大周波数を34kHzに制限しています。回路図中のコンデンサC1を取り外せば、センサ自体の最高性能である80kHzで動作します。詳しくは回路図をご覧下さい。

・電源:5V
・データシート
・回路図

製造元希望小売価格:11.95ドル
製造元の販売ページ:http://www.sparkfun.com/…

商品コード: SFE-SEN-08883
