SKU 1265

ブレッドボード用電源ボード3.3V

送料区分: 200

商品コード: SSCI-012652

発売日: 2013-03-12

在庫数: 100+

短いURL: ssci.to/1265

¥440 (税込)
¥440 - ¥440
Current price ¥440

5V電源からレギュレータで降圧した3.3V出力を得られる電源ボードです。

電源電圧:5V
出力電圧:3.3V
最大出力電流:200mA

●資料
回路図
データシート(BU33)

ピンヘッダは付属しませんので、別途ご用意下さい。

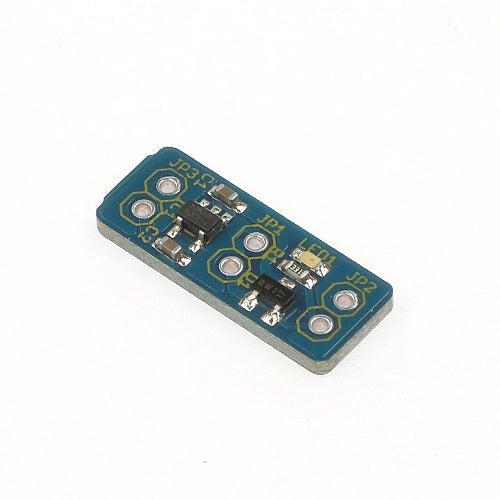

上面とピン内容

LEDに近い写真上側がGNDになっています。
写真下側、中央が5V入力、両脇が3.3V出力です。

組立て使用例

ピンヘッダをハンダ付けし、ブレッドボードに挿してみました。
上から5Vを供給し、ブレッドボードの電源ラインに3.3Vが出力されます。

注意!

ブレッドボードの内側に挿す場合は、向きにご注意下さい。
挿し方によって、3.3V出力がGNDとショートしてしまい、このボードや、接続した電源にダメージを与える場合があります。

商品コード: SSCI-012652
