SKU 1256

XMega100ボード

送料区分: 200

販売終了

商品コード: SFE-BOB-09546

発売日: 2013年2月26日

Sold out
¥3,175
¥3,175 - ¥3,175
Current price ¥3,175

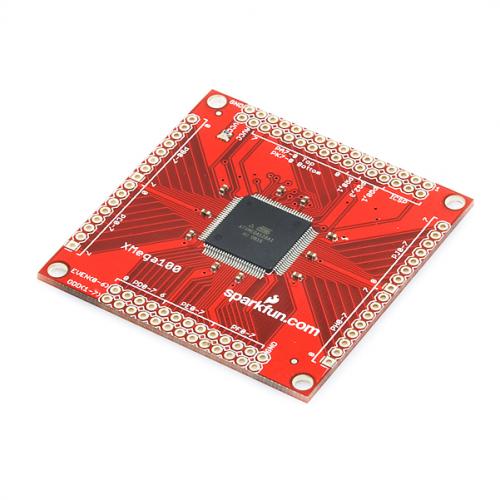

Atmel社のATxmega128A1を搭載したマイコンボードです。
ATxmega128A1 は、低消費電力、高性能、豊富な周辺装置をもつ、強化されたRISC アーキテクチャのCMOS 8/16ビットAVRベースマイコンです。

●特徴(ボード)
・ATxmega128A1の全ピンを、100milピッチに引き出し
・0.1μFコンデンサをVCC入力付近に配置
・AVR ICSP 2x3ピンコネクタの引き出し付き
・電源LED(赤)搭載

●特徴(ATxmega128A1)
・高性能,低消費電力,8/16-bitマイクロコントローラ
・動作電圧:1.6~3.6VDC
・フラッシュメモリ:128KB
・ブートコード領域:8KB
・EEPROM:2KB
・SRAM:8KB
・DMAチャンネル:4本
・最大クロック周波数:32MHz
・プログラマブルI/Oピン:78本
・16bitタイマー:8本
・USART:8本, SPI:4本, TWI:4本
・8チャンネル 12bit 2Mサンプル/秒 ADコンバータ:2本
・2チャンネル 12bit 1Mサンプル/秒 ADコンバータ:2本

●資料
回路図
製造元製品ページ
Atmel AVR XMEGA Aマニュアル
ATxmega64A1/128A1/192A1/256A1/384A1データシート
サンプルコード(C言語)

※上記サンプルコードが書き込まれていて、JTAGENビットがセットされています。(JTAG無効,PDI有効)

製造元の販売ページ:http://www.sparkfun.com/…
製造元希望小売価格:24.95ドル(税別)

上面

下面
