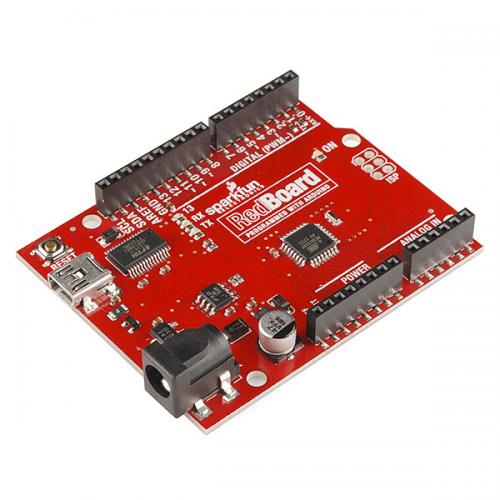

RedBoard - Programmed with Arduino--販売終了

Sparkfun社製のArduino Uno互換機です。マイコンチップはSMD版、USBシリアル変換はFT232RLを使用。

Sparkfun社の考える一番良い組み合わせのArduino(互換機)だそうです。
Arduino Uno互換なので、Arduino IDEのマイコンボード選択では「Arduino Uno」を選んでください。

すべての部品がSMD版(表面実装版)です。マイコンチップもSMD版なので、交換は大変難しいです。USBシリアル変換チップはFT232RLを使っています。Windows 7/8ではドライバを自動認識します。
Mac OSの場合、USBシリアル変換のドライバをダウンロードしてインストールする必要があります。こちらの記事をご参照下さい。
また、ピンソケットもSMD版を使用しているため、Arduino Uno R3より基板が若干幅広になっています。

USBコネクタは、miniBです。こちらのケーブルも合わせてどうぞ。

ピンソケットは 6-8-8-10のArduino 1.0 Pinout互換です。いわゆるR3対応。ですが、ICSPピンヘッダが未実装なので、Arduino イーサネットシールド R3 やArduino ワイヤレスSDシールド のSDカードを使う場合などは、ICSP端子にピンヘッダをはんだづけする必要があります。

●資料
・回路図
・Arduino IDE ダウンロードページ
・ドライバダウンロードページ

製造元希望小売価格:24.95ドル
製造元の販売ページ:http://www.sparkfun.com/…

●特徴

・マイコンチップ:ATmega328P ブートローダー書き込み済み
　Arduino Unoと同じOptibootです。
・USBシリアルコンバータチップ:FTDI社製 FT232RL
・入力電圧(推奨):7～12V (DCジャックもしくはVIN端子から入力)
・デジタルI/Oピン:14本(うち6本はPWM出力可能)
・アナログ入力ピン:6本(デジタルI/Oピンとしても利用可能)
・DC出力電流:1つのI/Oピン当り40mA
・DC出力電流:3.3V出力ピン 50mA
・Flashメモリ:32KB (うち0.5KBをブートローダーで使用)
・SRAM:2KB
・EEPROM:1KB
・クロックスピード:16MHz
・全部品 表面実装仕様
・Arduino 1.0 Pinout互換

商品コード: SFE-DEV-11575
