74HC165搭載シフトレジスタボード(入力用)--販売終了

シフトレジスタ(74HC165)搭載のブレークアウトボード(ピッチ変換基板)です。複数ピンの入力をシリアルで取り出せます。ボードの連結も可能です。このボード1枚なら3つのI/Oピンを使うだけで、8つのデジタル入力を読み込めます。さらにボードを連結すれば、同じ3つのI/Oピンで16,24,32入力と拡張していくことが出来ます。Arduinoなどで、入力ボタンを沢山付けたい場合にもどうぞ。

ArduinoではshiftIn関数で簡単に入力できます。

実物の基板を確認したところ"ser in"と"ser out"が逆に印刷されているようです。ご注意ください。

資料:

• データシート(SN74HC165N)
• Arduino用のサンプルコード

メーカー希望小売価格:2.95ドル
メーカーの販売ページ:http://www.sparkfun.com/...

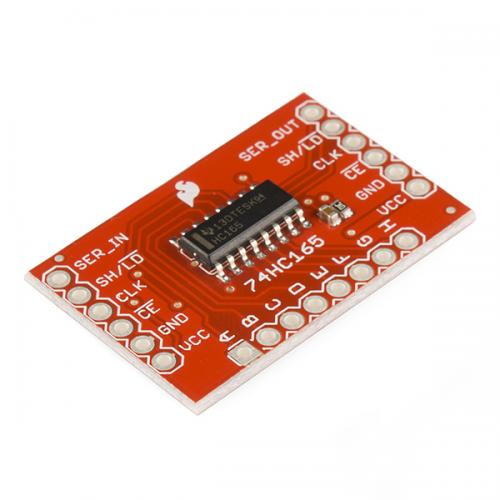

上面

右側の端子にArduinoなどのマイコンボードを繋ぎます。
左側の端子から、さらに同じボードを連結していくことが出来ます。

商品コード: SFE-BOB-11512
