SKU 1210

Propeller P8X32A Breakout --販売終了

送料区分: 200

販売終了

商品コード: SFE-BOB-11525

発売日: 2013-01-25

短いURL: ssci.to/1210

売り切れ
¥4,027
¥4,027 - ¥4,027
Current price ¥4,027

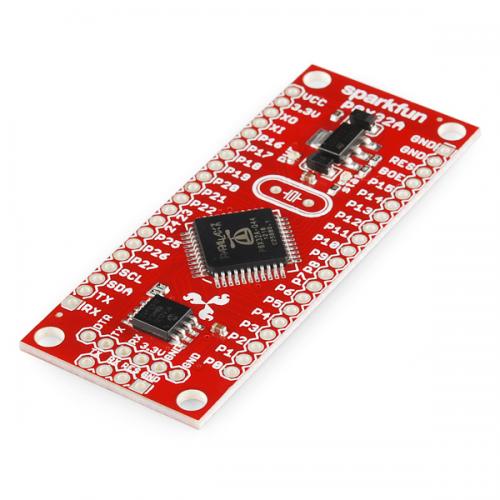

PARALLAX社のPropeller P8X32Aチップを搭載したボードです。ブレッドボードと相性の良いDIPタイプになっています。

●特徴
・内蔵プロセッサ(Cog):8個
・32bitアーキテクチャ
・システムクロック:80MHz
・グローバルRAM/ROM:32KB RAM/32KB ROM 計64KB空間
・Cog RAM:512 x 32bit (1Cog当り)
・I/Oピン:32本
・最大電流:ソース・シンクとも 40mA(1ピン当り)
・クロックモード:(a)外付けクリスタル4~8MHz(16 x PLL)(b)内蔵オシレータ ~12MHzもしくは~20KHz (c)ダイレクトドライブ
・ボードに外部フラッシュメモリ搭載:512K
・外付けクリスタル用基板パターン有り

●資料
回路図
データシート(P8X32A)
Propeller Q&A
Propeller Tool IDE

製造元の販売ページ:http://www.sparkfun.com/…
製造元希望小売価格:34.95ドル(税別)

上面

下面

Propellerのアーキテクチャ

Propellerは8つのCogと呼ばれる32bitコアを別々に動かしていくつかの関数を並列に実行できます。(Cog:歯車という意味の単語です)
8つのCogは、それぞれ並列に機能を実行するようにシステムクロックに直結されています。さらにすべてのI/Oピンにも同時にアクセスできます。また、64KBの共有メモリ(RAM 32KB/ROM 32KB)にラウンドロビンでアクセスします。
Cogはそれぞれに、専用ハードウェアカウンタを2本とタイミング信号ジェネレータ、I/O出力およびI/O方向レジスタ、さらに512x32bitのメモリを持っています。
