SX1509搭載16ピンI/O拡張ボード --販売終了

SX1509搭載の16ピンI/O拡張ブレークアウトボード(ピッチ変換基板)です。I2Cインターフェース。LEDドライバやキーパッドスキャンエンジンも内蔵しています。

●特徴
・I/Oピンとホストコントローラ間で、異なる電圧を利用可能(レベルシフト)
・電源電圧:1.425～3.6V
・I/O用電源電圧:1.2V～3.6V
・5Vトレラント対応I/O
・I/O最大シンク電流:-15mA
・輝度制御付きLEDドライバー内蔵
・最大8x8マトリックス(64キー)のキーパッドスキャンエンジン内蔵
・16チャンネル双方向I/O
・I2Cインターフェース 400KHz対応

資料:
・回路図
・データシート(SX1509)
・Arduino用ライブラリ

メーカー希望小売価格:9.95ドル
メーカーの販売ページ:http://www.sparkfun.com/…

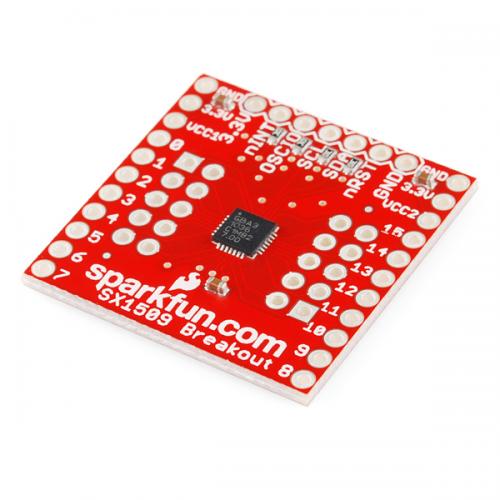

上面

下面

SX1509ブロックダイアグラム

Keypad EngineやLED Driverが組み込まれています。

商品コード: SFE-BOB-11502
