SKU 1206

Uno互換シールド開発用検査治具キット--販売終了

送料区分: 650

販売終了

商品コード: SFE-DEV-11188

発売日: 2013-01-24

短いURL: ssci.to/1206

売り切れ
¥6,359 (税込)
¥6,359 - ¥6,359
Current price ¥6,359

Arduino Uno用シールドにピンヘッダ、ピンソケットを付けずにテストできる検査治具のシールドキットです。

テスト対象になる基板をポゴピン(コンタクトプローブ)で電気的に接続し、固定する枠の付いた治具です。Sparkfun社ではこれをポゴベッドと呼んでいるようです。
このキットは、テスト対象になるシールド基板を枠に載せて2箇所の止め具を捻るだけで、簡単にArduinoに接続出来ます。
テストしたいシールドにピンヘッダやピンソケットを付ける必要がないので、素早いテストが出来ます。
Sparkfun社では、このシールドを使って、製品シールドの開発およびテストを行っているそうです。

●資料
回路図
付属の組み立て方マニュアル
検査治具(ポゴベッド)の使い方 Sparkfun社の事例

※このキットは精度良く組み立てないと正しく機能しない場合があります。説明書をよく読み、慎重に組み立ててください。

製造元希望小売価格:49.95ドル(税別)
製造元の販売ページ:  http://www.sparkfun.com/…

内容物

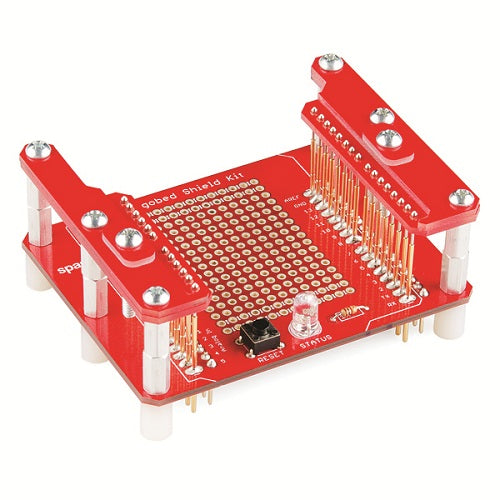

下の写真を参照してください

  • 左上
    • プリント基板 1枚
    • サポート基板 1セット
      (止め具のピースのうち1個は予備です)
  • 右上
    • 金属製六角スタッド 12個
    • 3/4インチ 4-40ネジ 2本
    • ロッキングナット 3個(メーカーページでは記載漏れのようです)
    • 1/4インチ 4-40ネジ 6本
  • 左下
    • 1x40 ピンヘッダ 1本
    • ポゴピン 30本(28本)
    • 10KΩ抵抗 2本(1本)
    • LED(緑) 1個
    • タクトスイッチ 2個(1個)
  • 右下
    • ナイロンスタッド 10個(6個)

※カッコ内は必要数です。予備の分は変更される可能性があります。

商品コード: SFE-DEV-11188
