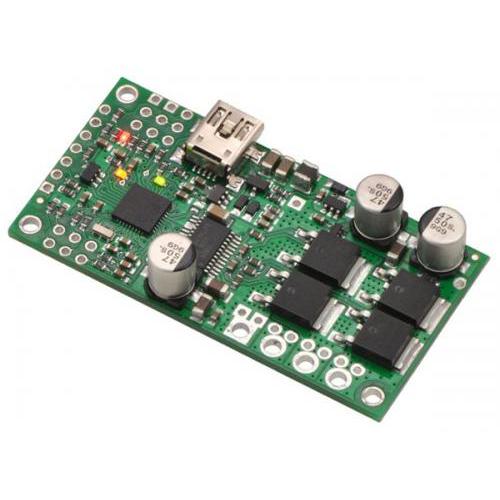

シンプルハイパワーモーターコントローラ24v23--販売終了

シンプルハイパワーモーターコントローラは、USB,TTLシリアル,アナログ電圧,ラジコン受信機と4つの方法で操作できるDCモーターコントローラです。USBから専用ソフトで簡単に設定できます。最大23A(ヒートシンク無し)

●特徴
・1個のDCモーターをシンプルに双方向コントロール
・5.5V～40Vの動作電源範囲(推奨最大電圧34V)
・ヒートシンク無しで最大電流23A
・4つの操作方法
　1.USBインターフェースでPCから直接制御
　2.TTLレベルシリアルインターフェースでマイコンに直結
　3.ホビー用ラジコンのパルス幅インターフェースでラジコン受信機に接続
　4.0～3.3Vのアナログ電圧インターフェースでポテンショメータやアナログジョイスティックに接続
・USBでシンプルな設定と調整が可能。フリーの設定プログラム(Windows 8, 7, Vista, Windows XP, Linux 用)

●資料
・ユーザーガイド
・Pololu USBソフトウェア開発キット

付属品

・5mmピッチ4ピンターミナルブロック
・40x1 ピンヘッダ(2つに分割されています)
・パワーキャパシタ
・ジャンパーピン

接続図

設定画面(1)

設定画面(2)
