SKU 116

モータードライバVNH3SP30(最大9A)--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-705

発売日: 2008-12-31

短いURL: ssci.to/116

売り切れ
¥3,685
¥3,685 - ¥3,685
Current price ¥3,685

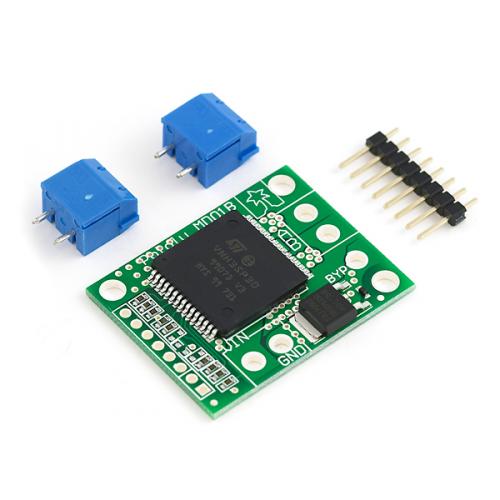

米国Pololu社が製造するモータードライバモジュールです。いわゆるHブリッジにより、モーターの回転方向と回転速度を制御します。STマイクロ社のVNH3SP30チップを使用しています。回路は、チップのデータシートにある回路とほぼ同じ。電源逆接続でモジュールが壊れるのを防ぐ保護回路を搭載しています。端子台2個とピンヘッダが付属します(必要に応じてハンダ付けしてください)。

CSピンは機能しません。これは、同一形状の上位製品と基板を共用しているためです。

・Pololu社型番:MD01B
・制御できるモーターの数:1個
・動作電圧:直流5.5V~16V
・駆動電流(連続):最大9A
・駆動電流(ピーク):最大30A
・PWM制御の周波数:最大10kHz
・電源逆接続保護回路
・大きさ:38mm×30mm

VNH3SP30データシート
回路図

販売元の販売ページ:http://www.pololu.com/…
販売元希望小売価格:27.95ドル(消費税別)

商品コード: POLOLU-705
