SKU 1150

XBeeシールド(SparkFun社製)--販売終了

送料区分: 200

販売終了

商品コード: SFE-WRL-10854

発売日: 2012-12-07

短いURL: ssci.to/1150

売り切れ
¥2,871
¥2,871 - ¥2,871
Current price ¥2,871

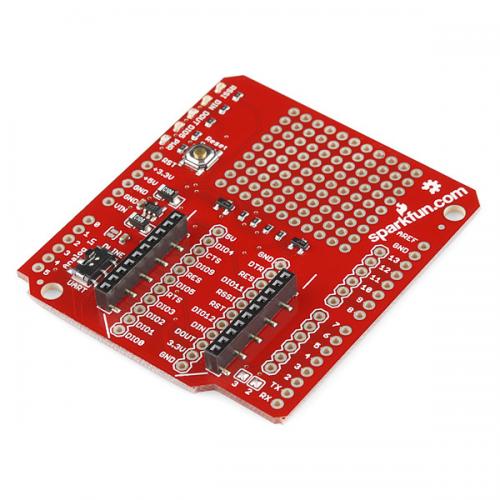

SparkFun社が設計した、Arduino用のXBeeシールドです。
Arduino ワイヤレスプロトシールドArduino ワイヤレスSDシールド同様、Arduino-XBeeモジュール間のロジックレベル変換をしてくれます。(MOSFET使用)

このSparkFun社製のXBeeシールドではハードウェアシリアルだけでなく、ソフトウェアシリアルによる(D2)と(D3)を使った通信が可能です。(切り替えのスイッチ付)

XBee無線モジュールは付属しません。種類がいくつか存在しますので、ご使用目的に合ったXBee無線モジュールを別途ご用意ください。当社で販売しているXBee無線モジュールの一覧は、このページをご覧ください。

ピンヘッダは付属しません。別途お求めください。

※XBeeを挿す向きにご注意ください!!逆向きに挿すと故障の原因となります。

●資料
回路図

製造元希望小売価格:24.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/…

別売のXBeeを搭載してみました

画像の向きが正しい向きです。目安にシルクが付いています。

※写真の基板は以前のバージョンです(XBeeの向きは同じです)

組み立て例

別売りのピンソケットを付けて、Arduinoに載せた例です。
Arduino純正のワイヤレス SD/プロト シールドとは、XBeeの載る位置が反対側になります。
※この商品にXBee,ピンソケット,Arduino,ACアダプタは付属しません。
※写真の基板は以前のバージョンです。

商品コード: SFE-WRL-10854
