SPI接続型ストレージエミュレータ　KagigataDisk

KagidgataDiskはUSBとSPIの2つのインタフェースに機能を絞った小型マイコンボードです。
MCUにRP2354Aを使用しており、M5Stackなどのマイコンボードのカードスロットに挿し込むことでSPIの拡張口として利用できます。
ホストマイコンからは専用プロトコルでファイルの読み書きができ、同じファイルをPCからUSBドライブとして閲覧・編集できます。
デバイス側・ホスト側のソフトウェアはOSSとして公開しており、挙動を自由にカスタマイズできます。

特徴

• USBとSPIに機能を絞った小型でユニークな形状のマイコンボード
• マイコンボードのカードスロットをSPIの拡張インタフェースとして活用
• ホスト側ライブラリ（emu_storage）とデバイス側ファームウェアをOSSで公開
• サンプルでは1.4MByte程度の容量を提供

仕様

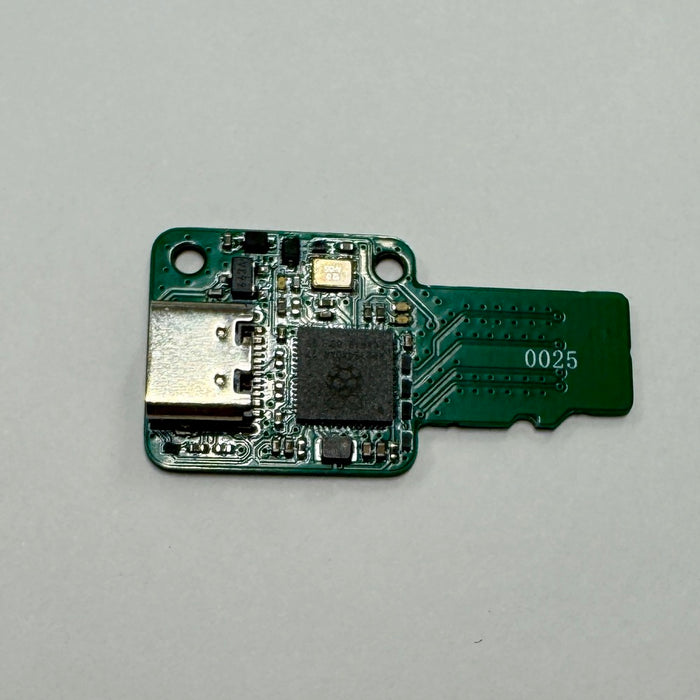

• MCU：RP2354A
• インタフェース：USB Type-C、SPI（カード形状の端子）
• 電源：USBの5VまたはSPI端子の3.3V

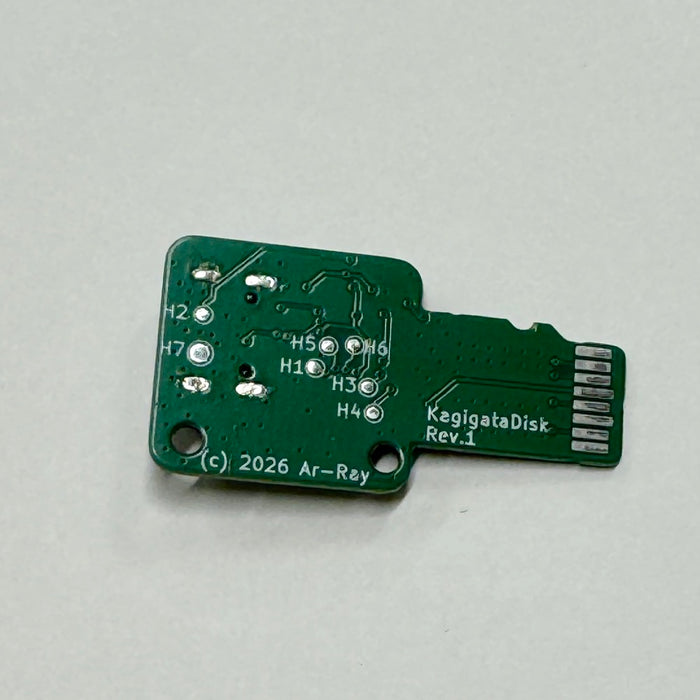

• 基板サイズ：18.80 × 36.50 mm（カード挿入部 11.00mm幅 × 16.50mm）
• 基板厚：0.8mm（USBコネクタを含む厚さ 約4mm）
• カード端子
  • 1: NC
  • 2: GPIO0
  • 3: GPIO1
  • 4: 3.3V入力
  • 5: GPIO2
  • 6: GND
  • 7: GPIO7
  • 8: NC
• LED
  • 1: GPIO19
  • 2: GPIO14
  • 3: GPIO12

内容物

• KagigataDisk本体 × 1

ご使用上の注意

• 専用SPIプロトコルで動作するため、対応ソフトウェアを導入したマイコンボードとの組み合わせで動作させてください。
• カード端子側はコンピュータやゲーム機、デジタルカメラなどのスロットに挿して使うことはできません。
• 重要なデータの保存先としてのご使用はお控えください。
• 接続前に端子の汚れ・水気がないことを確認し、静電気にご注意ください。
• 小型部品のため、小さなお子様の手の届かない場所で保管してください。

資料

• 詳細仕様・ソースコード（GitHub）

本商品は、Ar-Rayさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: ARRAYCODE-001
