VFD Shield キット(基板のみ)--販売終了
送料区分: 200
販売終了
商品コード: HAYA-001
発売日: 2012-12-06
短いURL: ssci.to/1148
商品置き換えの為、在庫限りで販売終了です。Rev2.5に置き換わります。
VFD(蛍光表示管)6桁とRTCを搭載できるArduino用シールドのキットです。時計などに応用できます。基板のみのキットなので、取り付けるパーツは別途ご用意いただく必要があります。
商品の詳しい解説は作者 早坂千尋さん(TwitterID:hayasita)のウェブページを参照ください。
作者さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
当商品は基板のみのキットです。必要な部品は別途ご用意ください。
内容物
基板 x 1枚
取扱説明書 x 1枚
組立て使用例と必要な部品

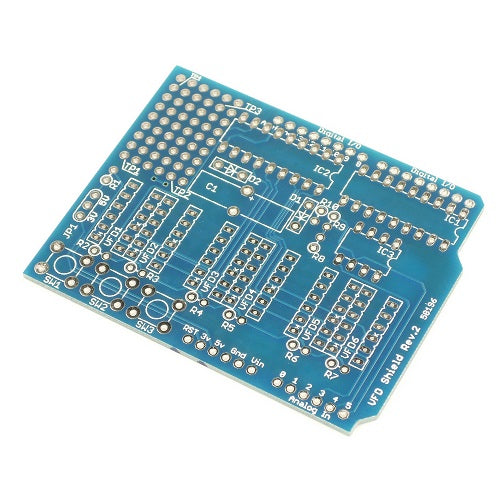

写真は試作版です。基板の色は商品と異なる場合があります。
シールド組立てに必要な部品
x1 VFD Shield 基板 (本商品)
以下の部品は、キットには付属しませんので、別途ご用意ください。
x1 抵抗 12Ω 1W (R1)
x6 抵抗 110Ω 1/4W (R2~R7)
x2 抵抗 10KΩ 1/4W (R8,R9)
x1 抵抗 1KΩ 1/4W (R10)
x2 ショットキーダイオード 1S3 (D1,D2)
x1 電気二重層コンデンサ 1F 5.5V (C1)
x2 トランジスタアレイ TD62783AP (IC1,IC2)
x1 RTC-8564NBモジュール (IC3)
x6 VFD管 LD8035E (VFD1~6)
x3 タクトスイッチ (SW1~3)
x2 ICソケット18pin (IC1,IC2ソケット)
x1 ICソケット 8pin (IC3ソケット)
x1 LM2735モジュール (DC-DCコンバータ)
以下、写真に写っていないもの
x1 ピンヘッダ40pin(6pinx2,8pinx2:Arduino取付け用,3pinx1:JP1用)
x1 ジャンパピン (JP1)
x4 丸ピンソケット (DC-DCコンバータ用)
x4 丸ピン連結ソケット (DC-DCコンバータ用)
商品コード: HAYA-001
