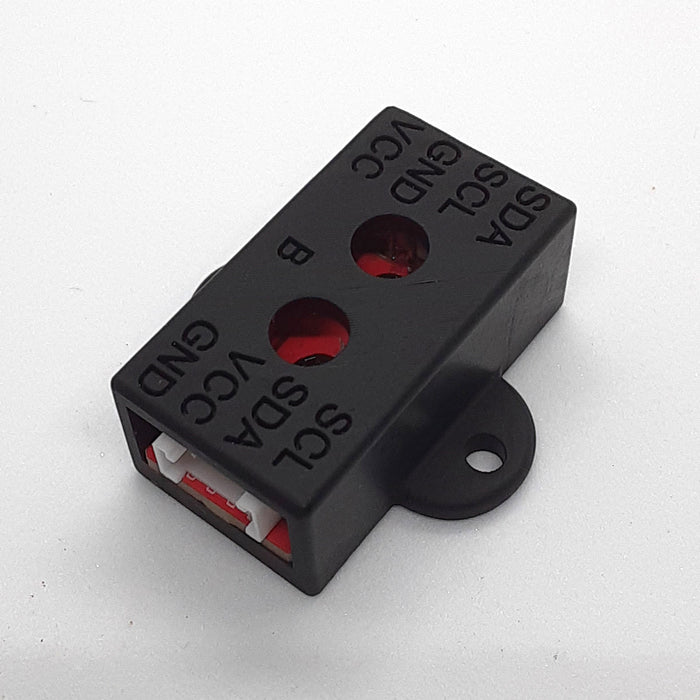

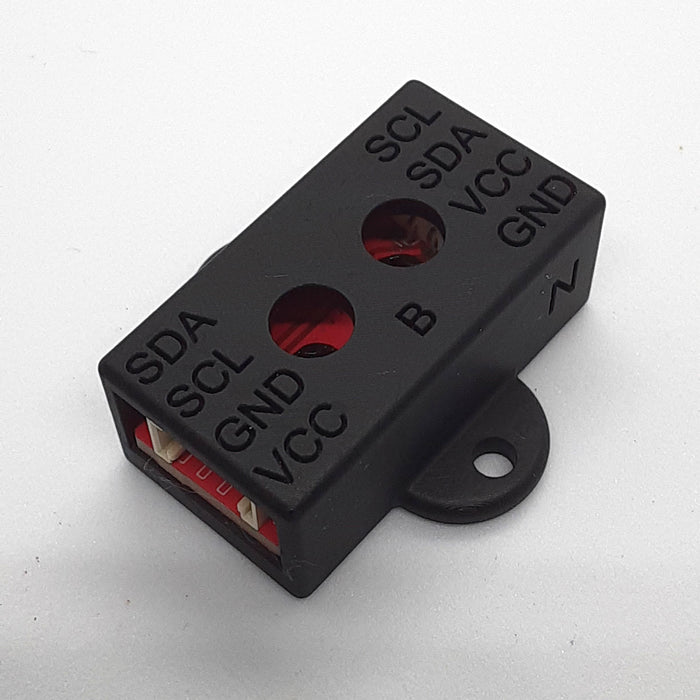

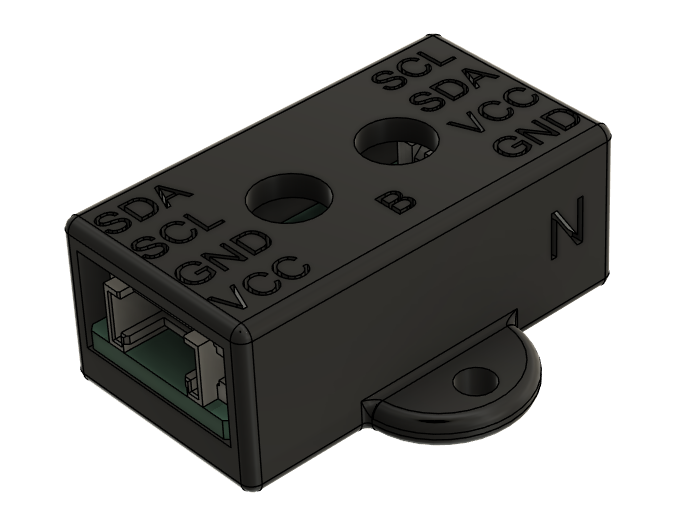

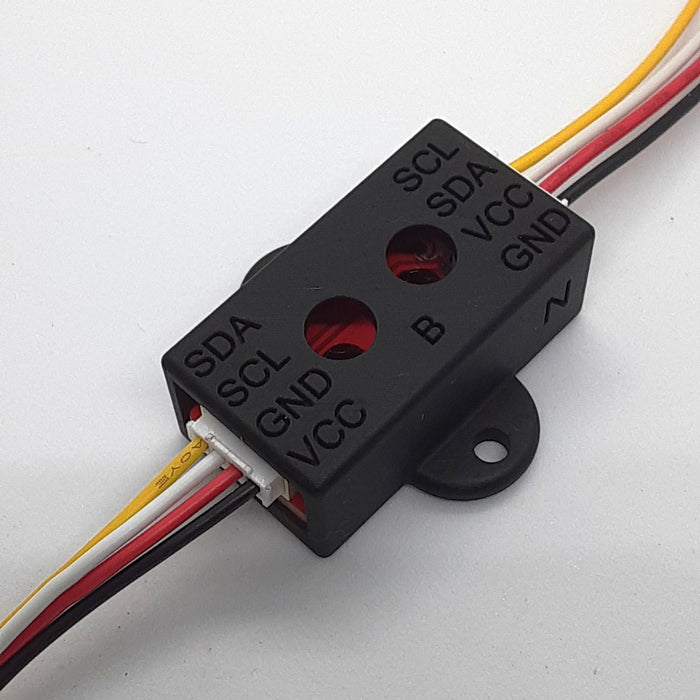

I2Cピン配置変換コネクタ　TYPE-B

本製品は、I2C機器の ピン配置の違いを安全に吸収するための変換コネクタです。
中国製センサーや各社モジュールで異なる「VCC / GND / SDA / SCL」の並びを、GROVE標準ピン配置に合わせて変換できます。
誤接続によるセンサー破損を防ぎ、I2C機器の統一化・安全な接続を実現します。
電子工作・教育用途・IoT機器の組み込みなど、幅広い場面で利用できます。

特徴

• I2Cピン配置の違いを安全に変換
• 誤配線によるセンサー破損を防止
• 小型・軽量で扱いやすい
• 専用ケース（SLAブラック）で保護性向上
• M3ネジで固定可能（取付ピッチ　26mm）

仕様

• 対応信号：VCC / GND / SDA / SCL
• 動作電圧：5V, 3.3V
• インターフェイス：I2C
• ケース：SLAブラック（3Dプリント）
• サイズ： 35mm × 33mm × 14mm
• 重量：約 7g
• コネクタ：Grove形状
  • 入力(N側):GROVE　L型コネクタ　型番：110990037
  • 出力側:GROVEコネクター　 型番:114020161/114020163

内容物

• I2Cピン配置変換コネクタ Type‑B　本体 × 1式

注意事項

• 3Dプリンタの特性上、ケース表面に多少の擦れ・文字のかすれが生じる場合があります。

資料

• サポートページ

こちらの商品は、KO_Dream Factory0580さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: KO_Dream_F-059
