ACC0007-A ワニ口クリップ 2連VR(可変抵抗、5K/100K)付き ケーブル 20cm

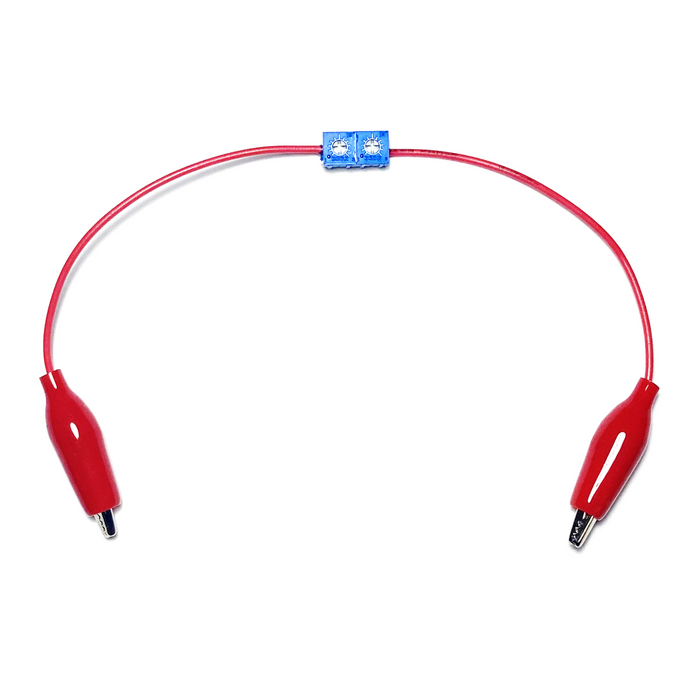

2連VR(可変抵抗)が付いた約20 cmのワニ口クリップ(ミノムシ)ケーブルです。1本入りです。
回路実験などで定数調整に便利。手持ちの抵抗が無いときの間に合わせとしても使えます。抵抗値をゼロとすれば単なるジャンパーケーブルとしても使えます.

特徴

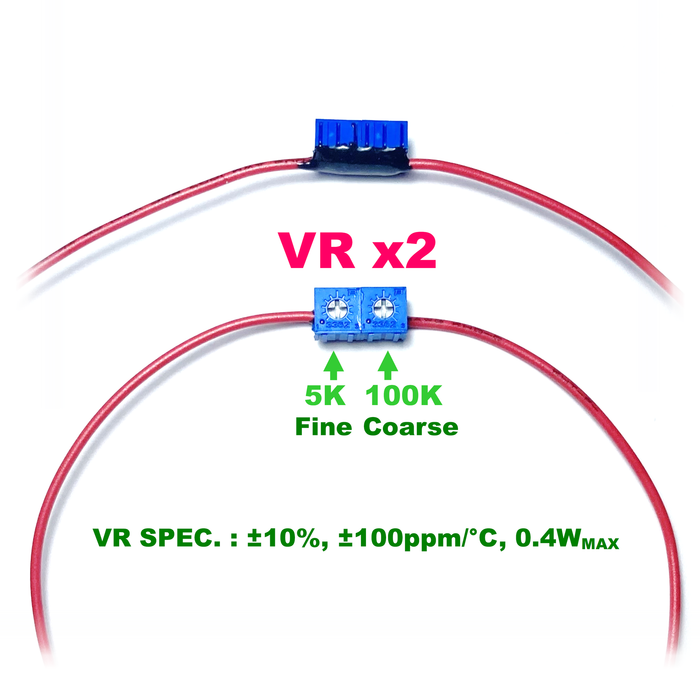

• VRは0～5KΩと0～100KΩ。それぞれFine/Coarse調整としてご使用になれます。
• 回路実験などで定数調整に便利。
• 手持ちの抵抗が無いときの間に合わせとしても使えます。
• しっかりハンダ付け、 環境にやさしいPb Free(鉛フリー)。
• 日本製。

2連VRで広がる用途

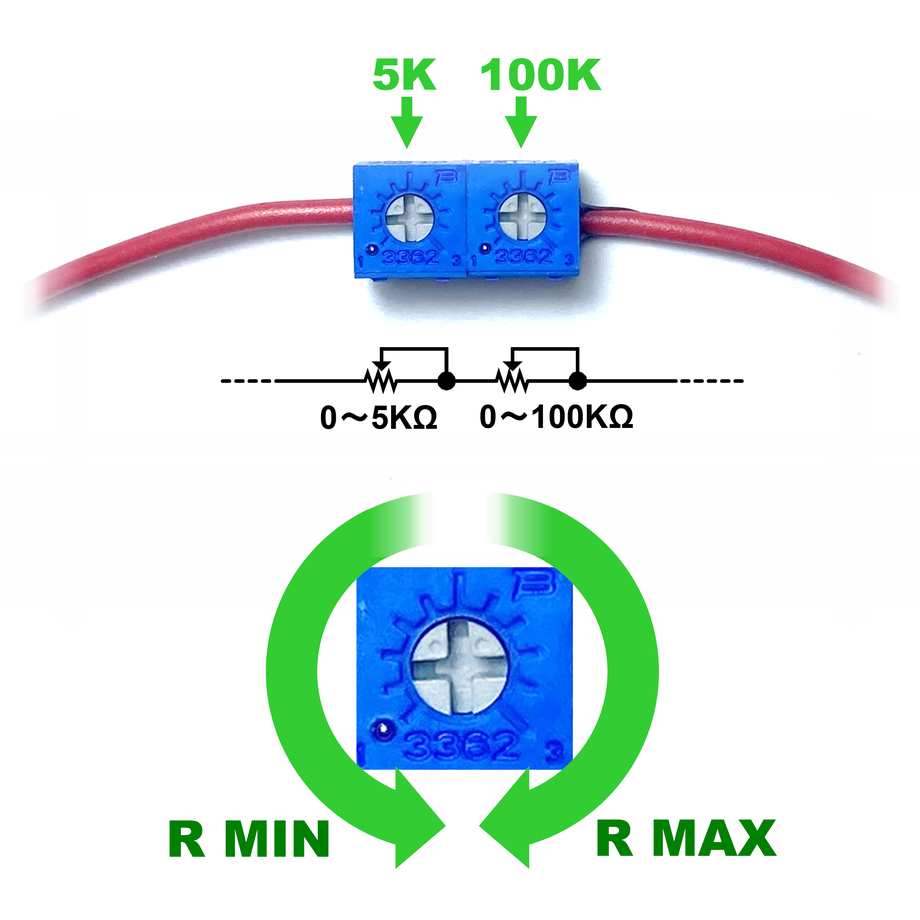

2つのVRは、下図のように見て左側が5KΩのVR、右側が100KΩのVRとなっています。
それぞれ、時計回りにまわすと抵抗値が大きくなり、逆方向にまわすと抵抗値が小さくなります。 抵抗値の調整を実施する際は、細めのマイナスドライバ等をご使用ください。

• VRは0～5KΩと0～100KΩ。それぞれFine/Coarse調整として使用できます。
• VRを0Ωにすれば、単なるワニ口クリップ(ミノムシ)のケーブルとなります。
• VRの100K側を0Ωにすれば、5KのVRとしてご利用になれます。
• VR 5K側を適度な値にしておけば、100K VR調整時の短絡防止になります。
• 使いやすい目盛り入り。 調整確度240°

仕様

• 定格：100 V、0.4W(VRの電力損失)、Max 0.5A
• 長さ：L = 20cm ± 2.5cm (VRを含んだリード長)
• VR：5 KΩ ±10 % / 100 KΩ±10 %、 ±100 ppm/℃、0.4 W、調整確度240°
• その他：AWG#22ケーブル

ご使用上の注意事項

事故や火災, 破損する危険性がありますので、 以下のことにご注意ください。

• ケーブルとVRの接続部でケーブルを曲げないようにしてください。
• ケーブルとVRの接続部を強く引っ張ったりしないでください。
• 危険ですのでVRでの電力損失が0.5 Wを超えないようにしてください。
• VRを0 Ωにしている場合でも、0.5 Aは超えないようにしてください。

資料

• サポートページ

こちらの商品は、NUBTECHさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NUBTECH-009
