Seeed Studio XIAO RP2040 Plus

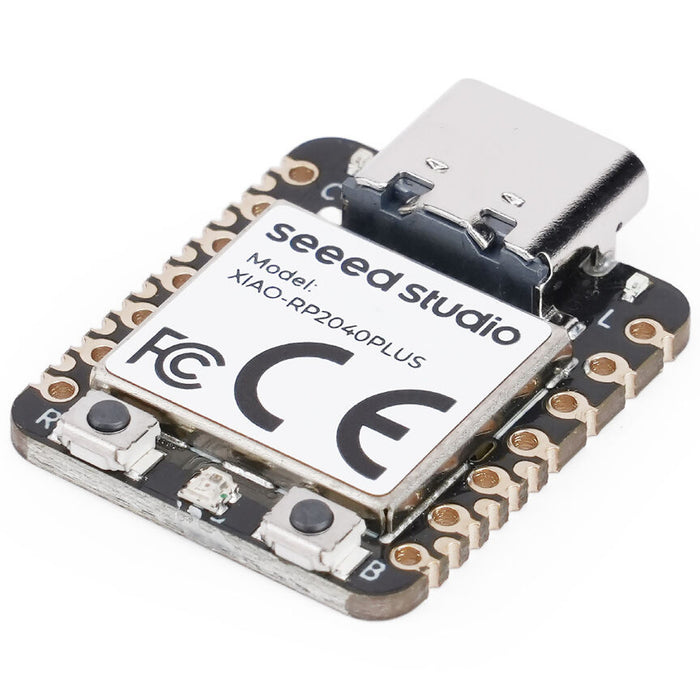

Raspberry Pi RP2040が搭載された、XIAOシリーズの小型マイコンボードです。通常版のXIAO RP2040と同じ21 x 17.8 mmの基板サイズと14ピンのXIAOレイアウトを維持しつつ、基板側面と裏面に15個のGPIOパッドが追加されています。また、バッテリー管理回路が搭載され、単セルリチウムイオンバッテリーから給電できます。さらにバッテリーの充電状態を示すLEDを備え、GPIO24とGPIO29を使用してバッテリー電圧をソフトウェアから測定できます。

最大133 MHzで動作するデュアルコアArm Cortex-M0+プロセッサ、264 KB SRAM、2 MBフラッシュメモリが搭載されています。追加されたGPIOパッドを含めて26本のデジタルI/Oを使用でき、2系統のI²C、UART、SPI、USB D+／D-などを引き出せます。

特徴

• Raspberry Pi RP2040を搭載
• デュアルコアArm Cortex-M0+プロセッサ、最大133 MHz
• 264 KB SRAM、2 MBフラッシュメモリを搭載
• 標準のXIAO 14ピンレイアウトを採用

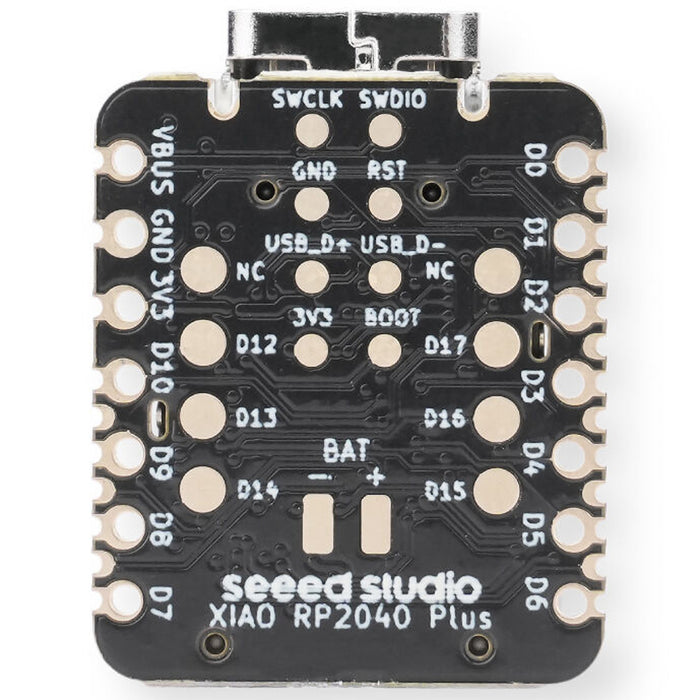

• 端面スルーホールを採用し、15個の追加GPIOパッドを搭載
• 26本のデジタルI/Oを使用可能
• 4本のアナログ入力を使用可能
• 26本のPWM出力を使用可能
• 2 x I²C、1 x UART、1 x SPIを使用可能
• USB D+／D-パッドを搭載
• 単セルリチウムイオンバッテリー用の管理、充電回路を搭載
• ソフトウェアからバッテリー電圧を測定可能
• USB Type-C端子を搭載
• リセットボタン、ブートボタンを搭載
• RGB LED、ユーザーLED、電源LED、充電LEDを搭載
• Arduino、PlatformIO、MicroPython、CircuitPython、TinyGo、Rust、Zephyrなどを使用可能

仕様

• マイコン：Raspberry Pi RP2040
• CPU：デュアルコアArm Cortex-M0+、最大133 MHz
• SRAM：264 KB
• フラッシュメモリ：2 MB
• デジタルI/O：26本
• アナログ入力：4本
• PWM：26本
• I²C：2系統
• UART：1系統
• SPI：1系統
• USB：USB 1.1 Full Speed、USB Type-C端子
• 電源入力（USB Type-C）：5 V
• バッテリー入力：3.7～4.2 V
• LED：1 x ユーザーLED、1 x 電源LED、1 x RGB LED、1 x 充電LED
• ボタン：1 x リセットボタン、1 x ブートボタン
• 動作温度：-40～85℃
• 寸法：21 x 17.8 mm

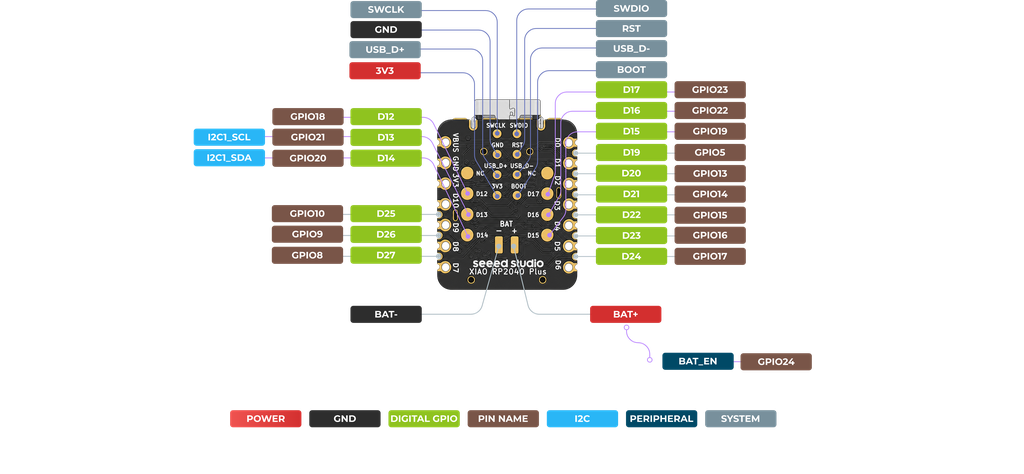

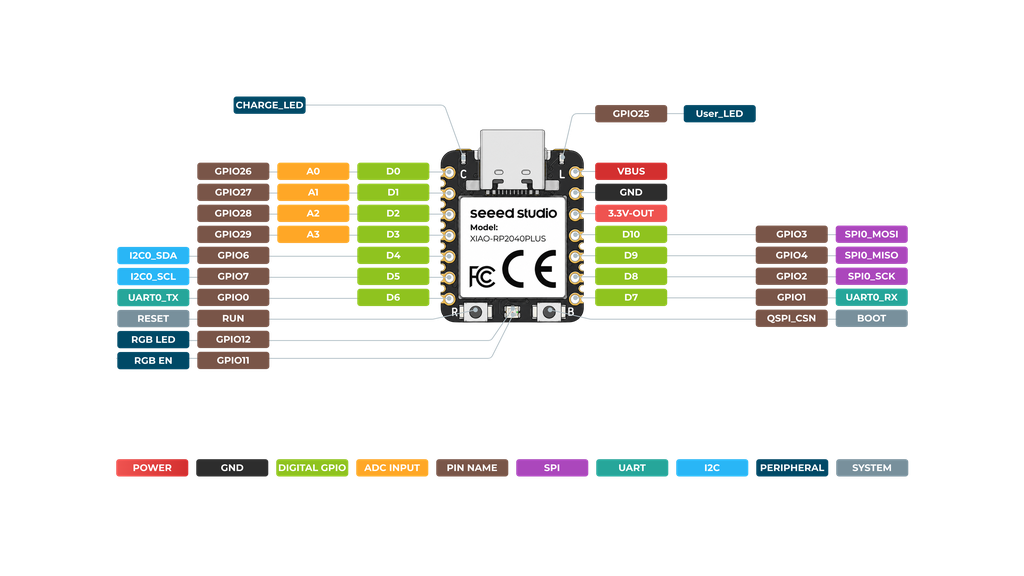

ピン配置

内容物

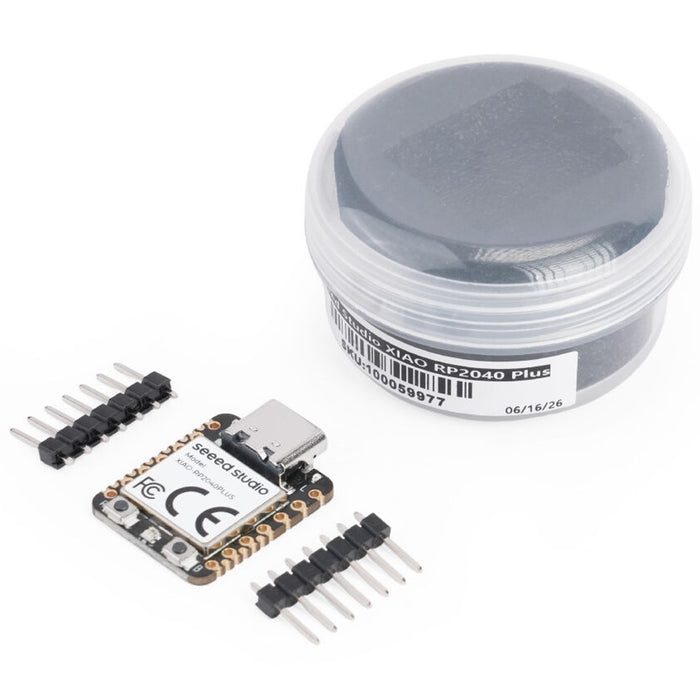

• 1 x XIAO RP2040 Plus
• 2 x ピンヘッダ（1 x 7P）

資料

• Seeed Studio XIAO RP2040シリーズ入門ガイド
• RP2040データシート
• XIAO RP2040 Plus回路図

商品コード: SEEED-100059977
