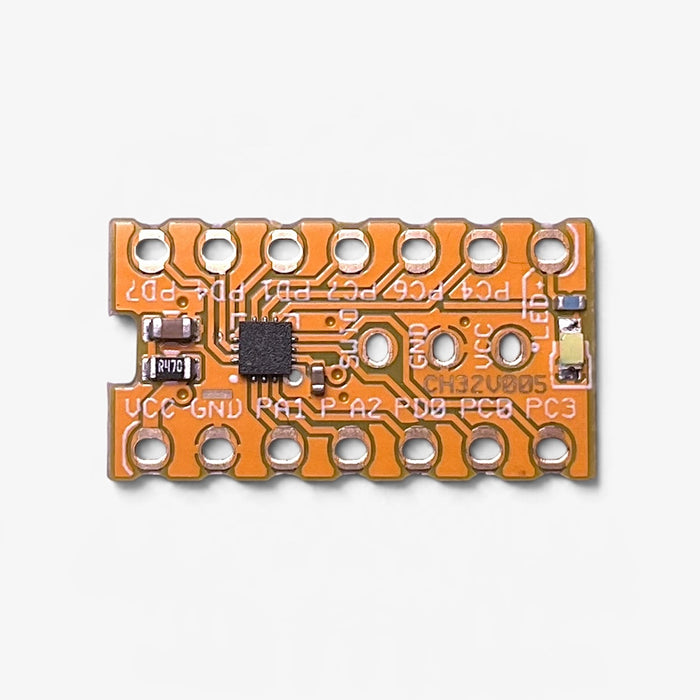

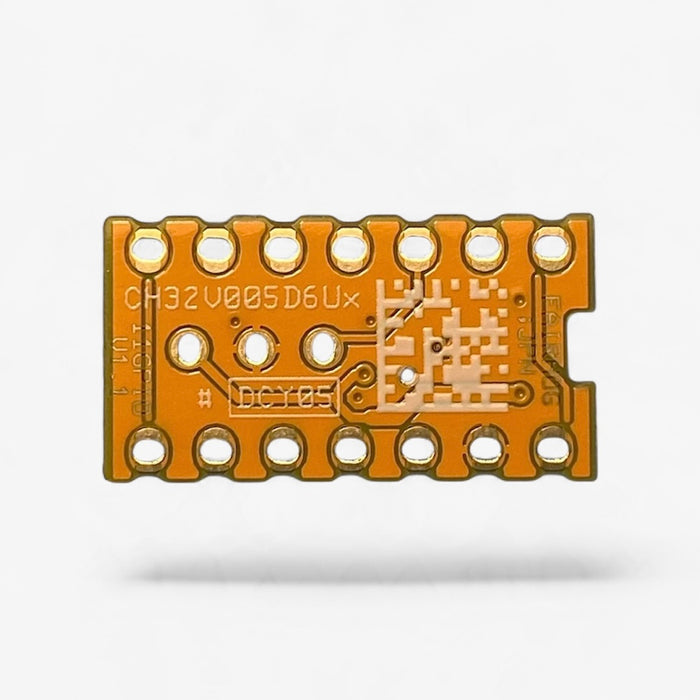

13ピンのCH32V005を搭載したMCUモジュール基板です。11個までのGPIO端子を制御できます。RoHS適合品で、全数全ピン検査済みです。

特長

• QFN12パッケージの各信号をDIP14パッケージに準じた端子配列へブレイクアウト
• 独立した1つのLEDを搭載
• ノイズイミュニィティ改善回路を内蔵
• 書き込みとデバッグはWCH SDIプロトコルによるシングルワイヤ接続で行う
• 普及しているCH32V003に対して強化されたメモリ容量

仕様

• MCU
  WCH CH32V005D6U6

• 入出力数
  10 のGPIO、 1 のSDIO(兼GPIO)、1 のLED+

• MCUスペック
  32 bit RISC-V、Flash 32+3 KB、RAM 6 KB、Clock Max. 48 MHz

• 動作電圧
  VCC: 2.0 - 5.5 V（ADC使用時 2.4 - 5.5 V）
  LED+: 3.2 - 7.0 V

• その他
  LED1の色: ターコイズ（Mild Cyan）
  基板の表面仕上: ENIG

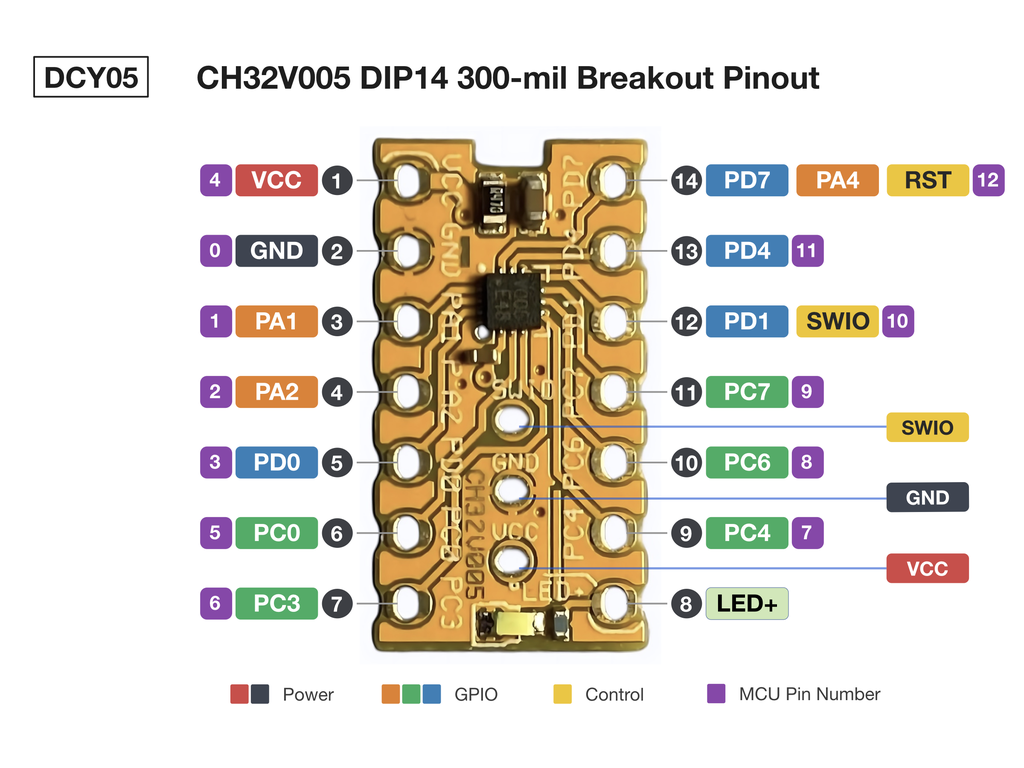

ピン配置

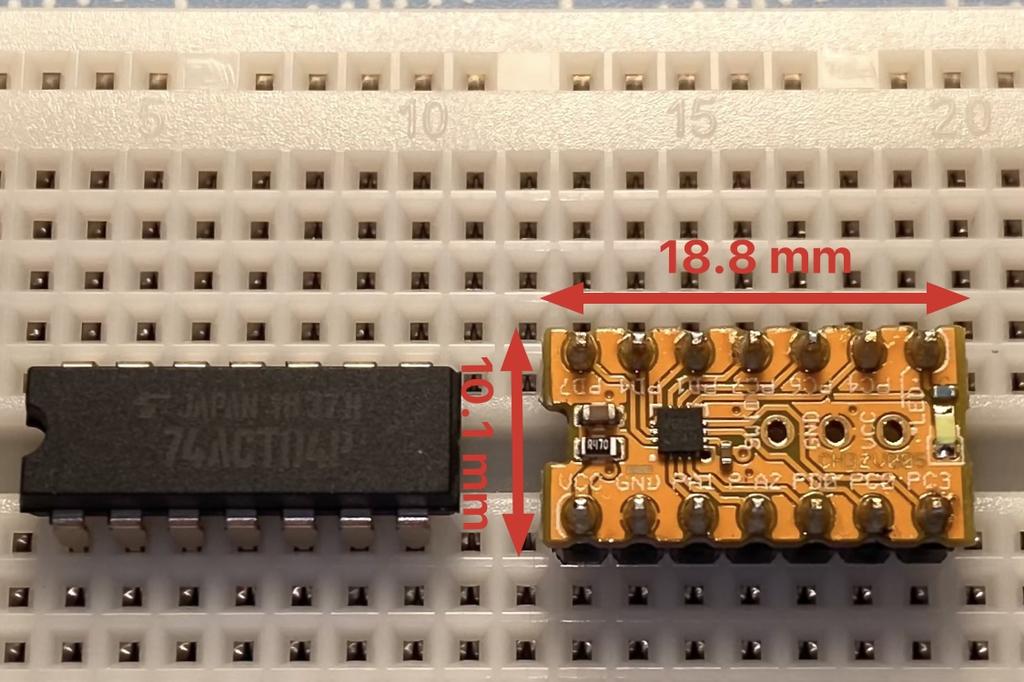

ボードサイズ

18.8 × 10.12 mm、PCB t = 1.2 mm

内容物

• 1 x CH32V005 DIP14 ブレイクアウトボード

資料

• 製品ページ
• 回路図

本商品は、FAIRHOGさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: FAIRHOG-001
