MCP4725搭載12bit D/Aコンバータモジュール

Microchip製MCP4725が搭載された、I²C接続の1チャンネル12 bit D/Aコンバータ（DAC）モジュールです。12 bitのデジタル値からアナログ電圧を生成できます。PWMを平滑化して疑似的なアナログ電圧を生成する方法とは異なり、DACから直接アナログ電圧を出力できます。

EEPROM内蔵により、DACの設定値を電源が切れた後も保持でき、電源投入時の出力値として使用できます。

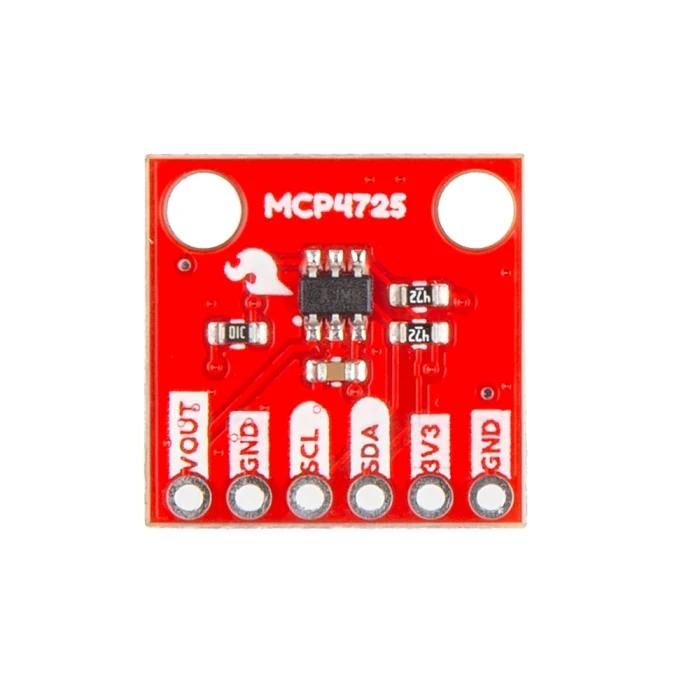

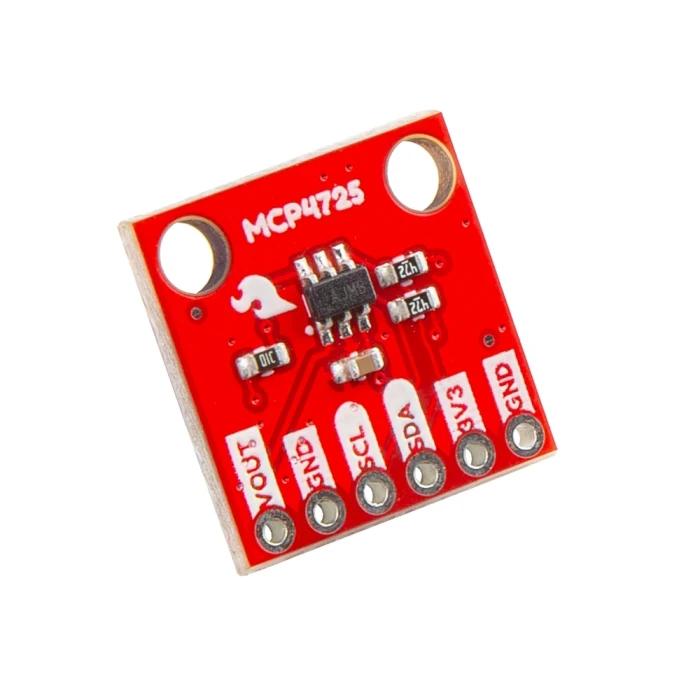

VCC、SCL、SDA、GND、VOUTは2.54 mmピッチのスルーホールに引き出されています。また、VOUTとGNDが隣接して配置されているので、オシロスコープなどによる出力波形の確認に便利です。カスタムシンセサイザーの製作など滑らかなサイン波が必要とされる用途にも適しています。

本製品は旧版BOB-12918の後継品です。取付穴を使いやすくするために基板外形と部品配置が変更されていますが、基本的な機能は従来版と同じです。

※ ピンヘッダは付属しません。

特長

• MCP4725が搭載された1チャンネル12 bit DAC
• I²C経由で出力電圧を設定
• DAC設定値を保存できるEEPROMを内蔵
• 2.7～5.5 Vの単一電源で動作
• Standard、Fast、High-Speedの各I²C通信モードを使用可能
• I²Cアドレスを0x60または0x61に設定可能

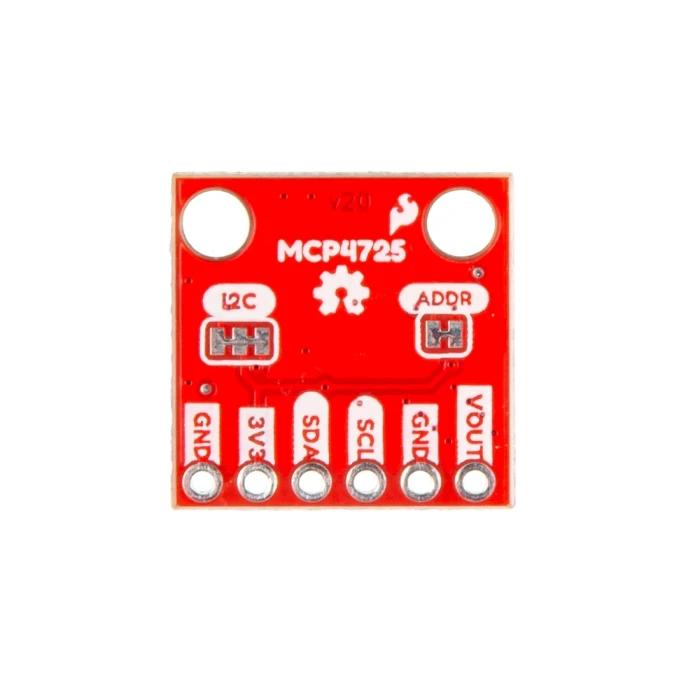

• I²Cバスのプルアップ抵抗を基板上のジャンパで切り離し可能
• VOUTとGNDを隣接して配置
• 2.54 mmピッチのスルーホールを搭載
• 取付穴を搭載

仕様

• 搭載IC：Microchip MCP4725
• チャンネル数：1
• 分解能：12 bit
• DAC入力値：0～4095
• 電源電圧：2.7～5.5 V
• 基準電圧：VDD
• インターフェース：I²C
• I²C通信速度：Standard 100 kHz、Fast 400 kHz、High-Speed 3.4 MHz
• I²Cアドレス：0x60（初期設定）、0x61
• 不揮発性メモリ：EEPROM
• 出力：Rail-to-Rail電圧出力
• MCP4725整定時間：6 μs（標準）

資料

• 回路図
• MCP4725データシート
• 使用ガイド
• Arduino用ライブラリ
• Pythonパッケージ
• GitHubハードウェアリポジトリ

商品コード: SFE-BOB-31305
