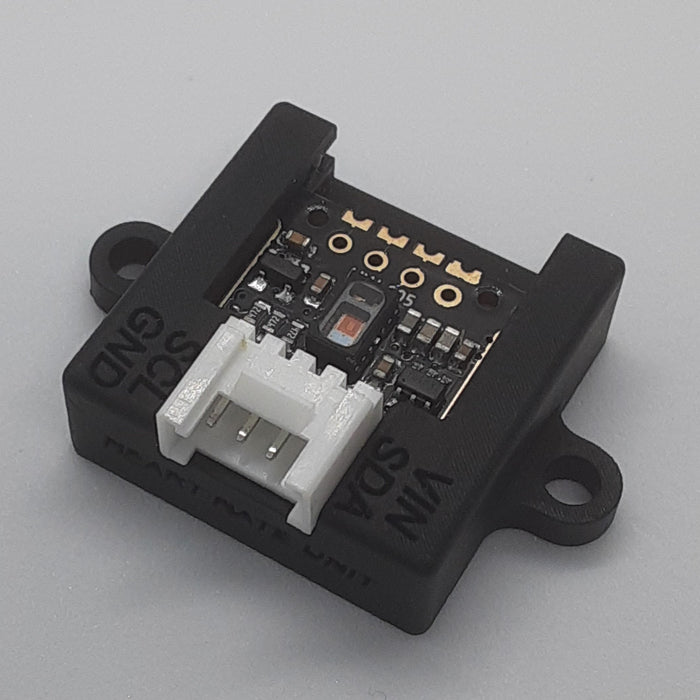

MAX30102心拍数測定センサーユニット

本ユニットは、光学式心拍センサー（MAX30102）を搭載した心拍数測定モジュールです。
指先に触れるだけで心拍数（BPM）を取得でき、運動計測・健康モニタリング・教育用途など幅広い場面で利用できます。
専用ケースに収納されており、電子工作や展示用途でも扱いやすく、耐久性と視認性を向上しています。
I2C接続により、Arduino・ESP32など多くのマイコンで簡単に利用できます。

特徴

• 光学式心拍センサー（MAX30102）搭載
• 心拍数（BPM）をリアルタイム取得
• I2C通信でArduino / ESP32 と簡単接続
• 専用ケース付きで保護性・視認性が向上
• 小型・軽量で省スペース設置が可能
• 教育展示・健康モニタリング・IoT用途に最適
• M3ネジで取付可能（取付ピッチ31mm）

仕様

• センサー：MAX30102
• 測定項目：心拍数（BPM）
• 測定方式：光学式（赤色LED／IR LED）
• 動作電圧：DC 3.3〜5V
• インターフェイス：I2C
• アドレス：0x57

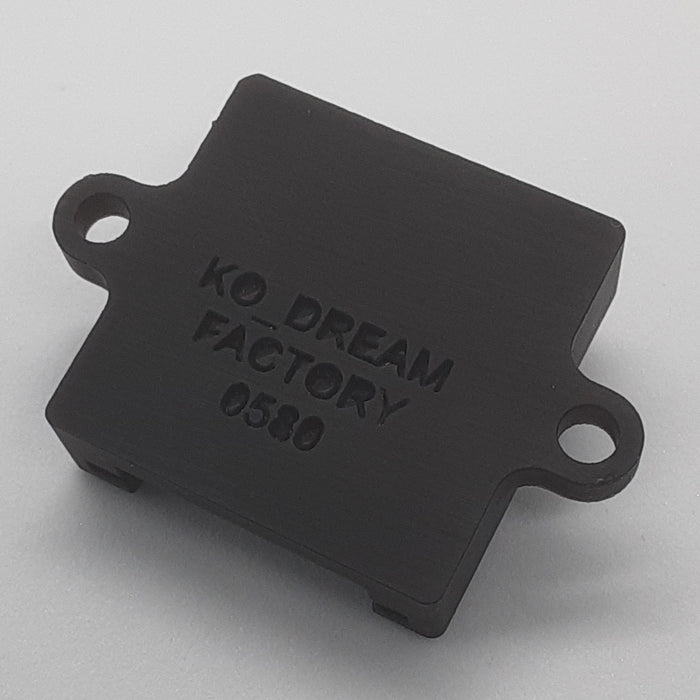

• ケース：SLAブラック（3Dプリント）
• サイズ（ケース含む）：約26mm × 37mm × 12mm
• 重量：約5g
• ピン配置：VCC / GND / SDA / SCL（Grove形状だが互換性なし）
• 接続：I2Cケーブル

内容物

• 心拍数センサーユニット（MAX30102） 1式

注意事項

• 3Dプリンタの性能により、ケース表面に多少の擦れ・文字のかすれ・潰れが生じる場合があります。
• 本商品はGrove形状のコネクタを採用していますが、ピン配置はGrove互換ではありません。接続前にピン配置を必ずご確認ください。
• 心拍測定は指の置き方や環境光の影響を受けるため、安定した値を得るには数秒の静止が必要です。

資料

• 接続方法についてはサポートページをご確認ください。
  • サポートページ

使用例

• 指先の心拍数（BPM）測定
• 電子工作・教育教材としての利用
• 健康モニタリングシステムへの組み込み
• 展示・デモ用途
• 指を置くだけで心拍がわかる！MAX30102で自作ヘルスガジェットを作ってみた!(YouTube)

こちらの商品は、KO_Dream Factory0580さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
