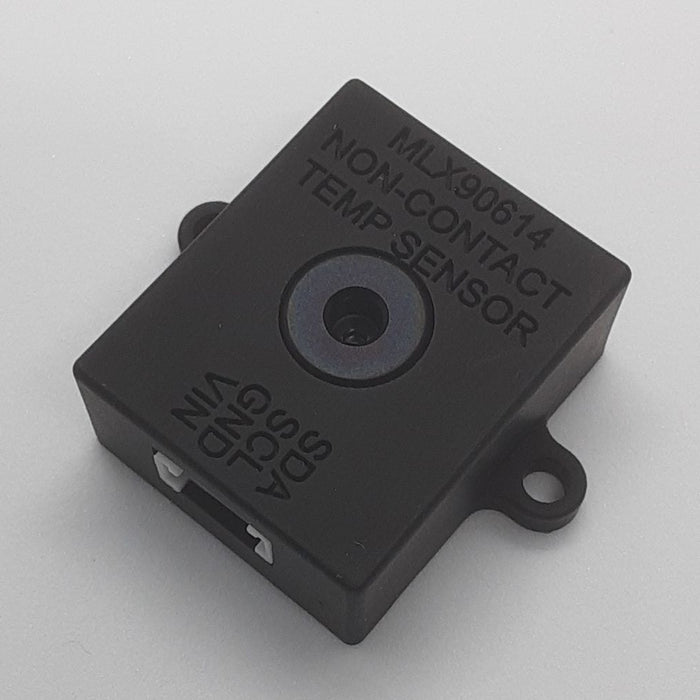

MLX90614非接触温度センサーユニット

本ユニットは、MLX90614ESF を搭載した非接触式赤外線温度センサーです。
対象物に触れずに表面温度を測定でき、手のひら・食品・金属・液体など幅広い用途で利用できます。

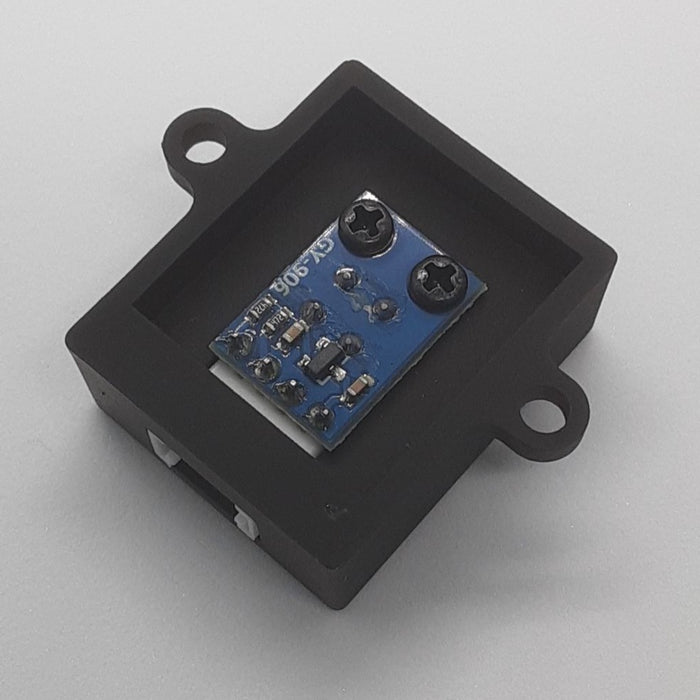

専用ケースに収納されており、電子工作や教育用途でも扱いやすく、耐久性と設置性を向上しています。
I2C接続により、Arduino・ESP32など幅広いマイコンで簡単に利用できます。

特徴

• 非接触で温度測定可能（赤外線方式）
• 周囲温度（Ambient）と物体温度（Object）の2種類を同時取得
• I2C通信でArduino / ESP32 と簡単接続
• 専用ケース付きで保護性・視認性が向上
• 小型・軽量で省スペース設置が可能
• 教育展示・環境モニタリング・IoT用途に最適
• M3ネジで取付可能（取付ピッチ31mm）

仕様

• センサー：MLX90614ESF
• 測定項目：物体温度（Object）／周囲温度（Ambient）
• 測定範囲：−70℃〜+380℃
• 動作電圧：DC 3.3〜5V
• インターフェイス：I2C
• アドレス：0x5A
• ケース：SLAブラック（3Dプリント）
• サイズ（ケース含む）：約30mm × 37mm × 12.5mm
• 重量：約10g
• ピン配置：VCC / GND / SDA / SCL（Grove形状だが互換性なし）
• 接続：I2Cケーブル

内容物

• MLX90614 非接触温度センサーユニット x 1式


注意事項

• 3Dプリンタの性能により、ケース表面に多少の擦れ・文字のかすれ・潰れが生じる場合があります。
• 本商品はGrove形状のコネクタを採用していますが、ピン配置はGrove互換ではありません。
• 接続前にピン配置を必ずご確認ください。

資料

• 接続方法についてはサポートページをご確認ください。
  • サポートページ

使用例

• 手のひら・食品・金属・液体の非接触温度測定
• 電子工作・教育教材としての利用
• IoT環境モニタリングシステムへの組み込み
• 展示・デモ用途
• 非接触温度センサーで温度差を可視化してみた！【MLX90614】(YouTube)
• コテ先を近づけると温度が急上昇する非接触センサー実験してみた！(YouTube)
