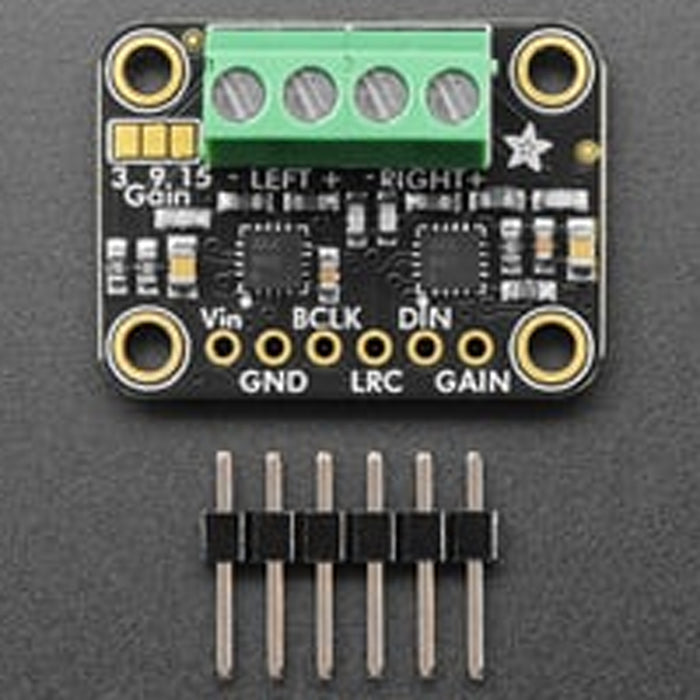

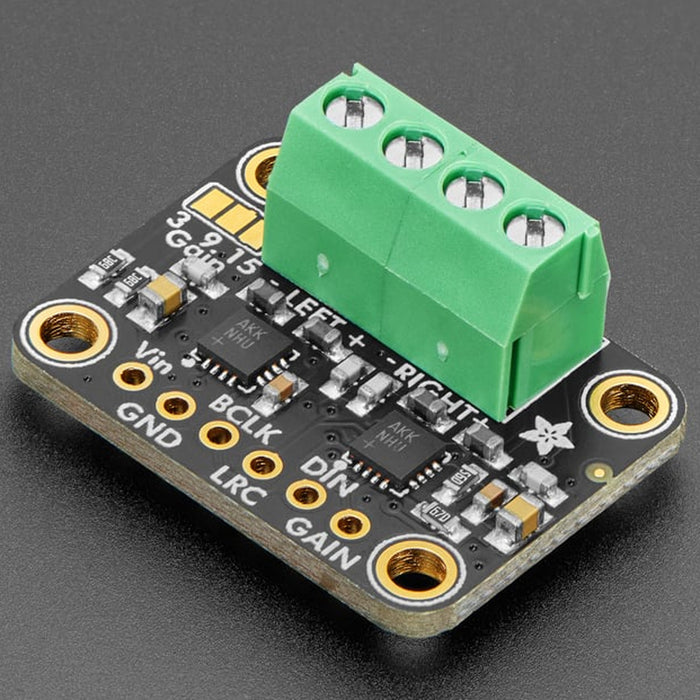

MAX98357A搭載 ステレオI2S 3W D級アンプボード

MAX98357Aが2基搭載された、ステレオ出力のI²S D級オーディオアンプボードです。入力されたI²Sのステレオデジタル音声信号をアナログ信号に変換して、左右それぞれのスピーカーを直接駆動できます。5 V電源、4 Ω負荷、THD 10%時には、1チャンネルあたり最大3.2 Wを出力できます。

Raspberry PiやESP32など、I²Sオーディオ出力を備えたマイコンやシングルボードコンピュータで使用できます。MCLK（マスタークロック）は不要で、BCLK、LRC、DINの3信号で音声データを入力できます。ゲインはデフォルトで9 dBに設定され、3 dB、6 dB、9 dB、12 dB、15 dBから選択できます。

※ スピーカー出力はBTL方式です。LEFT、RIGHTそれぞれの「＋」「－」端子をGNDに接続しないでください。また、スピーカー出力を他のアンプに入力することはできません。スピーカーを直接接続してください。

※ 3 V程度の電源電圧で使用する場合は、基板裏面の「Close for 3V」ジャンパをハンダでショートさせてください。

特徴

• MAX98357Aが2基搭載され、左右独立のステレオ出力が可能
• I²Sデジタルオーディオ入力
• MCLK不要
• 8～96 kHzのサンプルレートを使用可能
• 3 dB、6 dB、9 dB、12 dB、15 dBの5段階でゲインを設定可能
• 3.3 Vまたは5 VロジックのI²S信号を入力可能

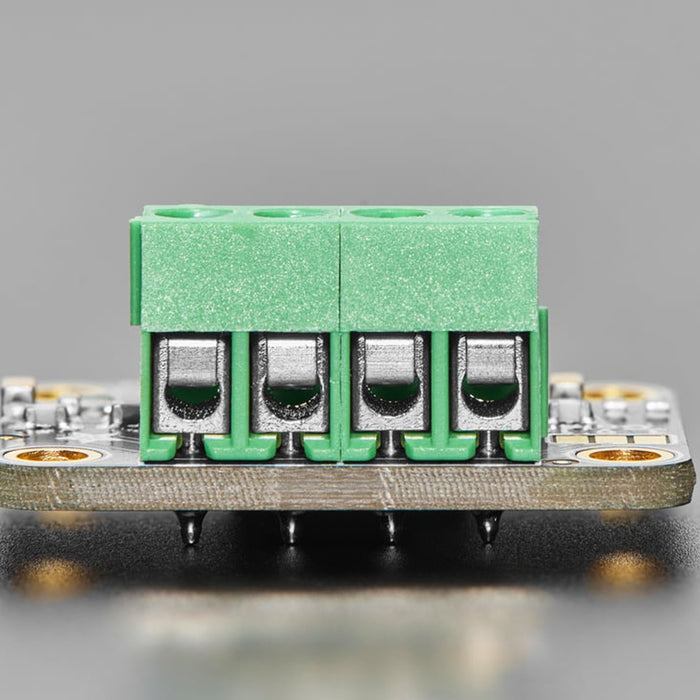

• スピーカー接続用3.5 mmピッチスクリューターミナルを実装済み
• クリック/ポップノイズ低減回路を搭載
• 短絡保護、過熱保護機能を搭載

仕様

• 搭載IC：2 x MAX98357A
• アンプ方式：D級
• オーディオ入力：I²S
• 電源電圧：2.5～5.5 V
• I²Sロジックレベル：3.3～5 V
• サンプルレート：8～96 kHz
• MCLK：不要
• デフォルトゲイン：9 dB
• ゲイン設定：3 dB、6 dB、9 dB、12 dB、15 dB
• 出力：ステレオ2チャンネル
• 出力電力：3.2 W/チャンネル（4 Ω、5 V、THD 10%）
• 出力電力：1.8 W/チャンネル（8 Ω、5 V、THD 10%）
• PSRR：77 dB（標準、1 kHz）
• 静止電流：2.4 mA
• 効率：92%（8 Ω、出力1 W時）
• スピーカーインピーダンス：4 Ω以上
• スピーカー出力方式：BTL
• 寸法：25.5 x 19.0 x 11.8 mm
• 重量：3.5 g

内容物

• 1 x ステレオI2S D級アンプボード
• 1 x ピンヘッダ

資料

• 製品チュートリアル
• MAX98357Aデータシート

商品コード: ADA-6513
