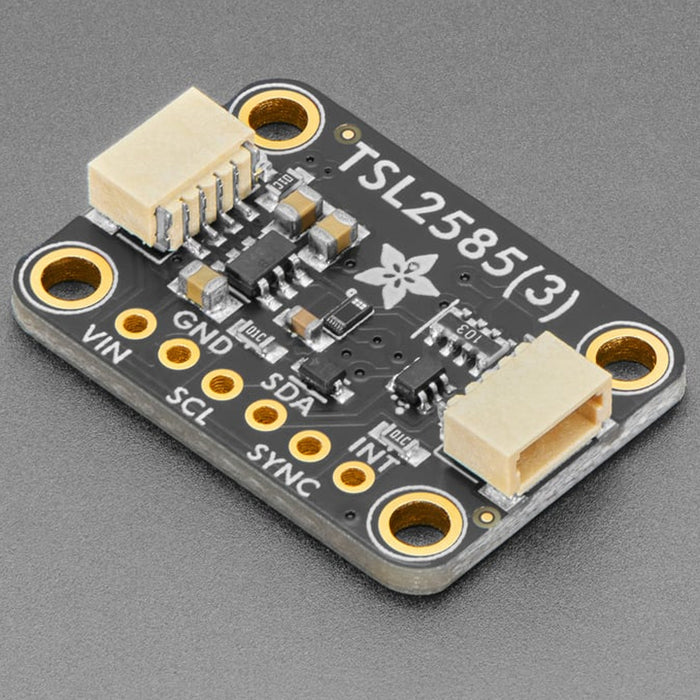

STEMMA QT/Qwiic互換 TSL2585搭載 UVA/環境光/赤外線センサモジュール

ams OSRAM製TSL2585が搭載されたUVA（近紫外線）、環境光、赤外線を測定できるI²C接続の光センサモジュールです。315～400 nmのUVAチャンネル、人間の視感度に近いフォトピックチャンネル、赤外線チャンネルを備えています。

チャンネルごとにゲインを設定でき、最大4096倍のゲインと調整可能な積分時間により、幅広い明るさの光を検出できます。また、TSL2585は光源のフリッカー検出機能を備えています。STEMMA QT/Qwiicコネクタが搭載されているので、対応するマイコンボードとはケーブルで接続できます。

硬化用ライト、ブラックライト、爬虫類用ランプなどの測定にも適しています。

※ 環境光チャンネルから得られる値はカウント値でルクスに校正されていません。また、UVAチャンネルには工場出荷時の補正値が用意されていますが、µW/cm²単位の放射照度を直接取得するものではありません。

※ STEMMA QT/Qwiicケーブルは付属しません。

特徴

• UVA、環境光、赤外線の3チャンネルを搭載
• UVA測定波長範囲：315～400 nm
• チャンネルごとにゲインを設定可能
• 最大4096倍のゲイン
• 積分時間を調整可能
• 最大20 bit分解能の環境光測定回路を搭載
• 最大14 kHzのサンプリングによる光源フリッカー検出機能
• I²C通信を使用

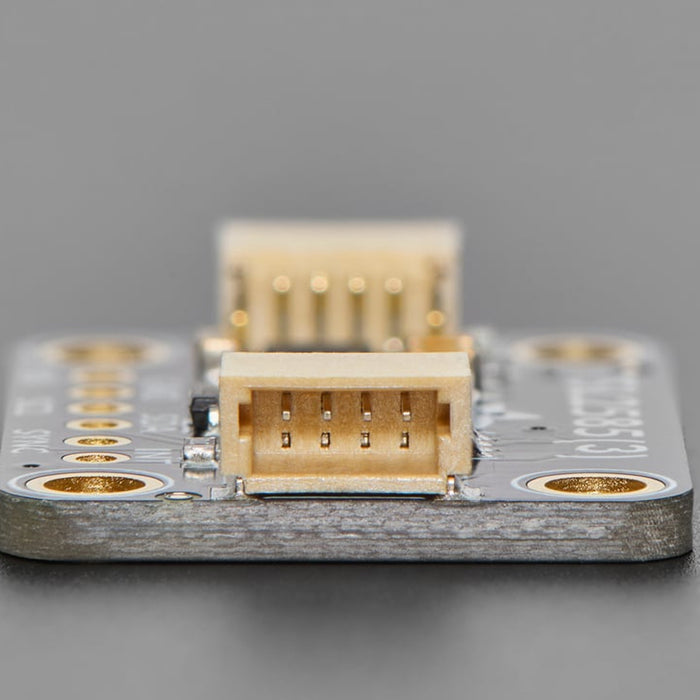

• STEMMA QT/Qwiicコネクタを2基搭載
• Arduino用ライブラリを利用可能

仕様

• 搭載センサ：ams OSRAM TSL2585
• 測定チャンネル：フォトピック、UVA、赤外線
• UVA測定波長範囲：315～400 nm
• ゲイン：最大4096倍
• ADC分解能：最大20 bit
• サンプリング周波数：最大14 kHz
• インターフェース：I²C
• I²C通信速度：最大1 MHz
• I²Cアドレス：0x39（固定）
• 動作温度範囲：-30～85℃
• 寸法：25.5 x 18.0 x 5.0 mm
• 重量：3.6 g

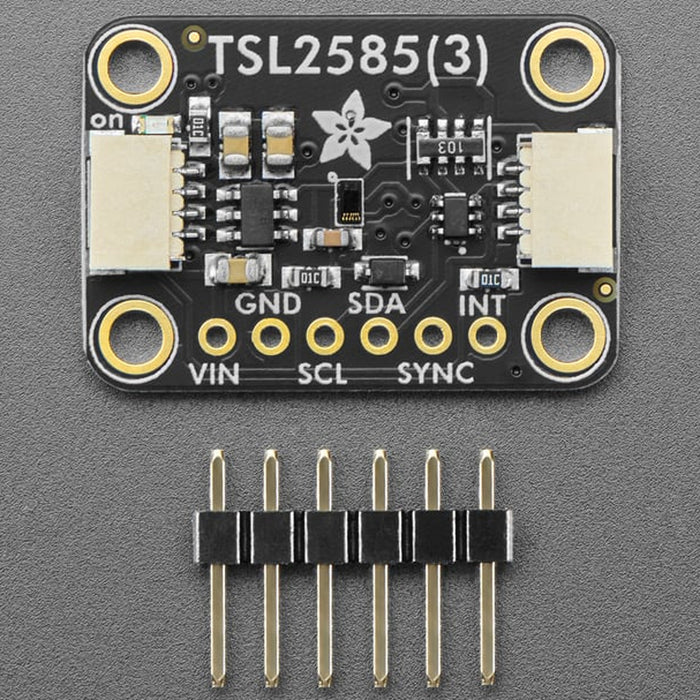

内容物

• 1 x TSL2585搭載 UVA・環境光・赤外線センサ
• 1 x ピンヘッダ（6ピン）

資料

• TSL2585データシート（PDF）
• Adafruit TSL2585 Arduinoライブラリ
• PCB設計データ

商品コード: ADA-6524
