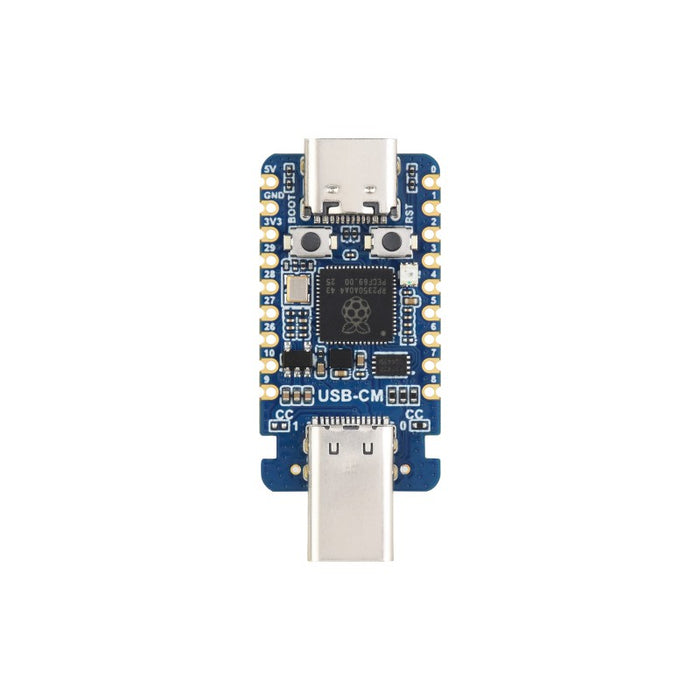

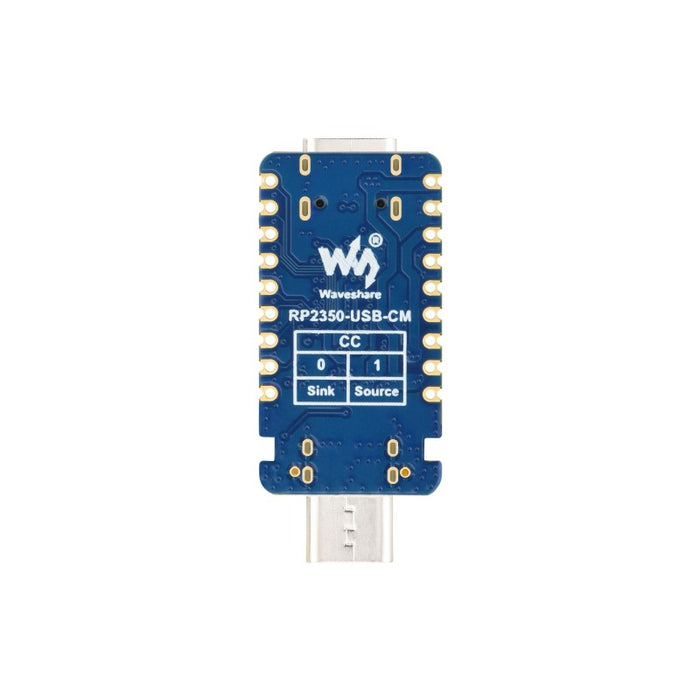

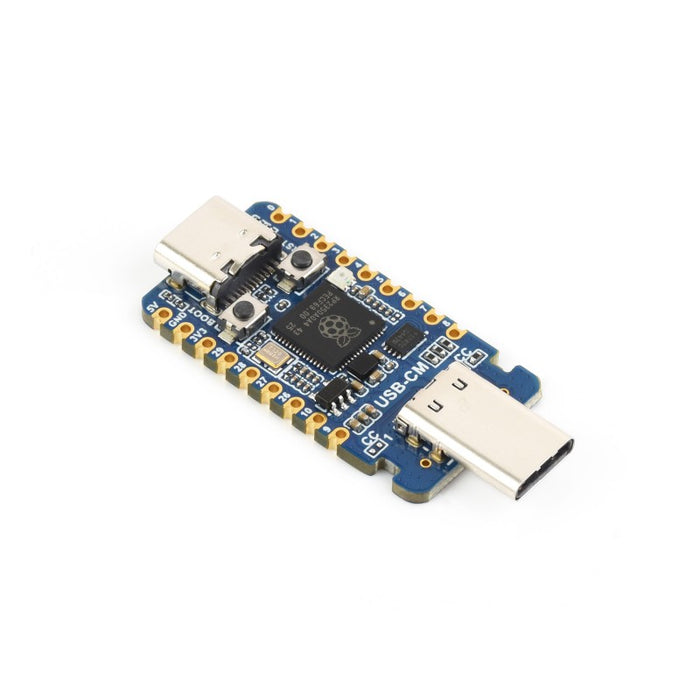

Waveshare RP2350-USB-CM

Raspberry Pi RP2350Aが搭載された高性能かつ高集積の小型開発ボードです。

Waveshare RP2350-USB-CのPIO-USB Type-Cがオスタイプコネクタのバージョンです。

特徴

• RP2350A搭載
• 520 KBのSRAMと2 MBのオンチップフラッシュメモリ内蔵
• 2基のUSB Type-Cコネクタを搭載
  • RP2350A内蔵USBコントローラ用端子：プログラムの書き込み、給電、USB 1.1ホストまたはデバイスとしての動作に使用
  • PIO-USB端子（オス）：PIOを利用してUSBホストまたはデバイスとして動作
• USB経由のマスストレージを利用したドラッグ＆ドロッププログラミングが可能
• 15本の多機能GPIOピンを引き出し
• 端面スルーホール基板により他のボードへのハンダ付けおよび組み込みが容易
• 低消費電力のスリープモードおよびドーマントモードに対応
• 高精度なクロックおよびタイマー搭載
• リアルタイムのチップ温度監視用内蔵温度センサ
• 12のプログラマブルI/O（PIO）ステートマシン搭載

仕様

• MCU：RP2350A
  • プロセッサ：デュアルArm Cortex-M33またはデュアルHazard3 RISC-V
  • 最大動作周波数：150 MHz
  • SRAM：520 KB（MCU内蔵）
• フラッシュメモリ：2 MB NORフラッシュ（基板上に搭載）
• GPIO：15本（GP0～GP10、GP26～GP29）
• 主なインターフェース
  • 2 x SPI
  • 2 x I²C
  • 2 x UART
  • 4 x 12 bit ADC入力
  • 14 x PWMチャンネル
• PIO：3ブロック、合計12個のステートマシン
  • PIO-USB使用時は3個のステートマシンをUSB処理に使用
• USB
  • 1 x USB Type-Cコネクタ（プログラム書き込み、給電、USB 1.1ホスト／デバイス用）
  • 1 x USB Type-Cオスコネクタ（PIO-USBホスト／デバイス用）
• ボタン
  • 1 x BOOTボタン
  • 1 x RUNリセットボタン
• LED：1 x WS2812 RGB LED（GP16を使用）

ピン配置

回路図(クリックすると別ウィンドウで当該回路図を掲載したgithubリポジトリを表示します)

寸法図

資料

• Wiki

商品コード: WAVESHARE-34953
