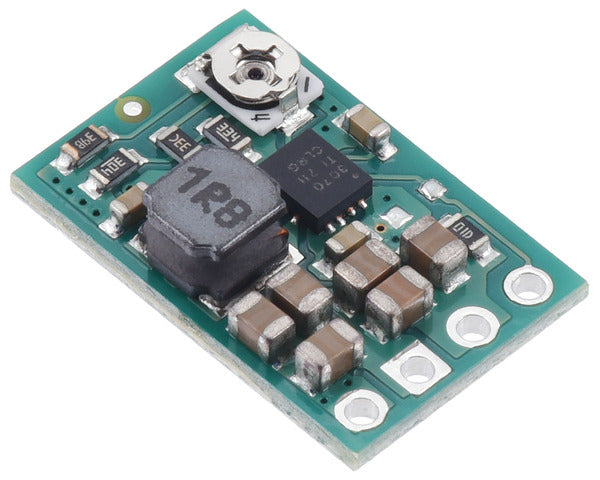

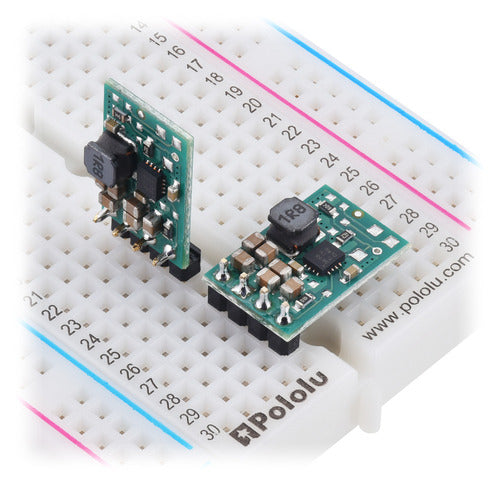

S9V11E2A搭載 2.5～9V可変昇降圧レギュレータ

3～16 Vの入力電圧から、2.5～9 Vに調整した電圧を出力できる昇降圧レギュレータです。起動時には3 V以上の入力電圧が必要ですが、起動後は2 Vまで入力電圧が低下しても動作します。入力電圧が設定した出力電圧より高い場合と低い場合のどちらでも、設定した出力電圧を生成できます。出力電圧は基板上のトリマポテンショメータで調整します。

バッテリーの放電によって入力電圧が変化し、設定した出力電圧をまたぐような用途にも適しています。過熱保護、短絡保護、ソフトスタート機能を備えています。

※ 通常の使用でも、本製品はやけどをするほど熱くなることがあります。本製品または本製品に接続されている他の部品の取り扱いには十分注意してください。

特長

• 入力電圧3～16 Vで動作（起動後は2 Vでも動作します。）
• 出力電圧を2.5～9 Vの範囲で調整可能
• 昇圧と降圧の両方をひとつのモジュールで実行
• 入力電圧が出力電圧に近いかそれ以上の場合、標準的な変換効率は85～95%で、最大1.7 Aの連続出力
• 多くの入出力電圧条件で0.2 mA未満の低い静止電流
• EN端子をLowにすることで低消費電力状態へ移行可能
• ソフトスタート機能を搭載
• 過熱保護、短絡保護を搭載
• 10.9 x 16.5 mmのコンパクトな基板
• VIN、GND、VOUT、ENを2.54 mmピッチで配置

仕様

• 製品型番：S9V11E2A
• 入力電圧：3 ~16 V（起動時）、2～16 V（起動後）
• 出力電圧：2.5～9 V（可変）
• 連続出力電流：最大1.7 A（入力電圧が出力電圧に近い条件での代表値）
• 変換効率：標準85～95%
• 静止電流：多くの入出力電圧条件で0.2 mA未満
• EN Low閾値：0.7 V未満
• EN High閾値：0.8 V以上
• 低消費電力状態の消費電流：VIN 1 Vあたり約10 μA
• 逆電圧保護：なし
• 低電圧カットオフ：なし
• 端子ピッチ：2.54 mm
• 寸法：10.9 x 16.5 x 4.0 mm
• 重量：0.8 g

※ 最大連続出力電流は、入力電圧、出力電圧、周囲温度、空気の流れ、放熱条件などによって変化します。また、起動中は出力電圧が設定値に達するまで電流が約700 mAに制限されます。

出力電圧の調整

※ グラフは設定位置と出力電圧の目安を示したものです。実際の出力電圧はテスターなどで確認しながら調整してください。

基板上のトリマポテンショメータを時計回りに回すと出力電圧が上昇します。ポテンショメータの調整範囲自体は2.5 V未満または9 Vを超える電圧まで設定できますが、2.5～9 Vの範囲外では出力が不安定になる場合があるので、2.5～9 Vの範囲で使用してください。

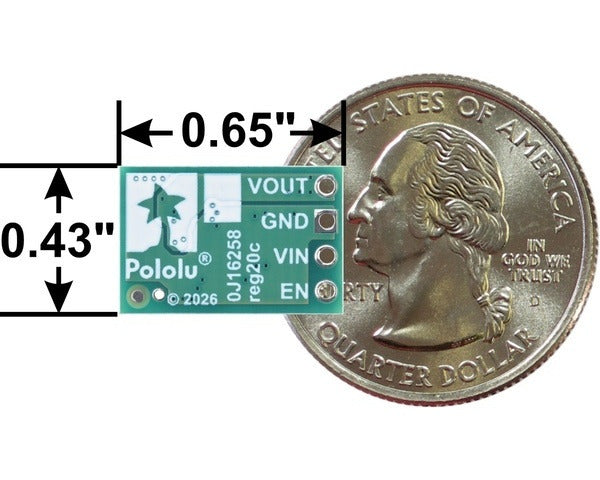

ピン配置

内容物

• 1 x S9V11E2A昇降圧レギュレータ
  ※ ピンヘッダは付属しません。

資料

• S9V11E2x寸法図（PDF）
