M5GO Bottom2 V1.3 - M5Stack Core2用バッテリーボトム

M5GO Bottom2 - M5Stack Core2用バッテリーボトムの後継商品です。6軸ジャイロ/加速度センサがBMI270へ、PDMマイクがLMD4020へ変更になっています。

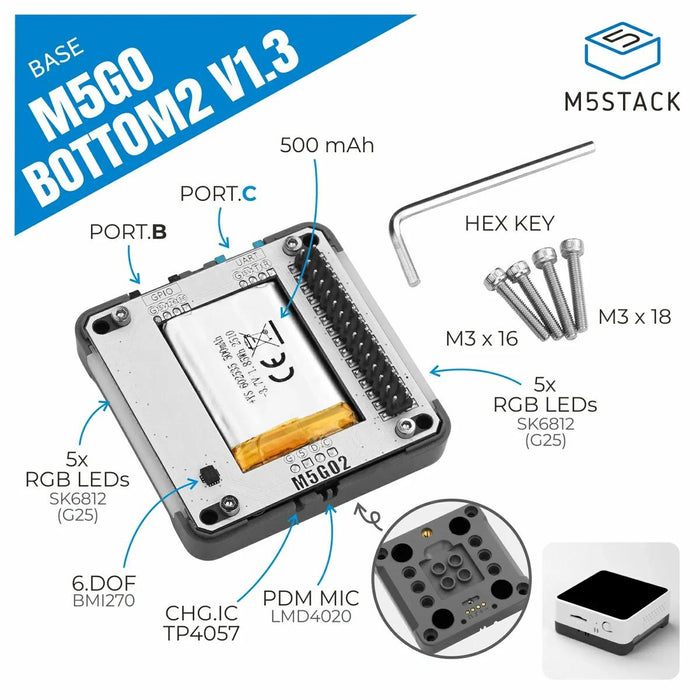

M5Stack Core2用に設計されたボトムパーツです。6軸ジャイロ/加速度センサ（BMI270）、デジタルマイク（LMD4020）、500 mAhリポバッテリーを内蔵しています。

ベースにはADC / DAC / UARTの機能を備えた二つのHY2.0 4Pポートがあるので、本体のポートと合わせてユニットの接続に使えます。両側面には5個のプログラマブルRGB LED（SK6812）がそれぞれ内蔵され、通知や印象的なライト効果に使用できます。

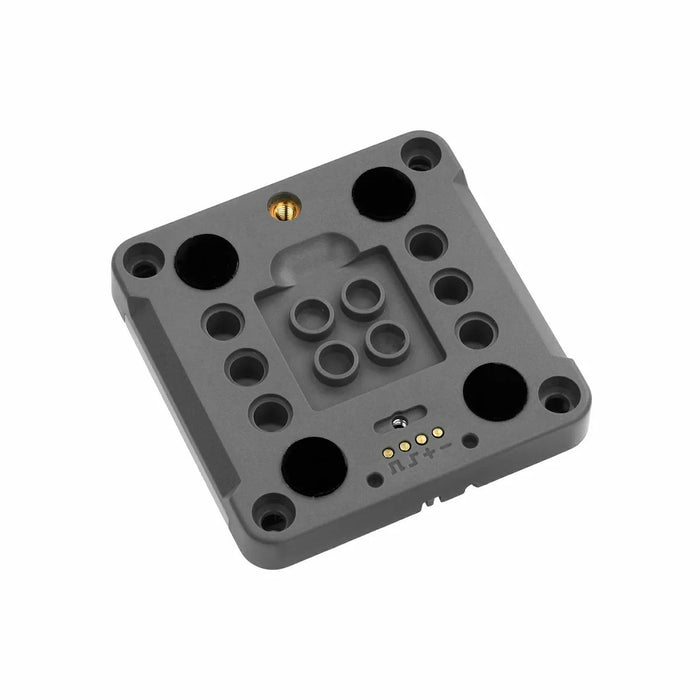

底面には充電用のポゴピンがあり、別売りのチャージべースとは簡単に接続できます。チャージべースには充電IC TP4057を内蔵し、効率よく安全に充電できます。ポゴピンコネクタはI²C通信にも使用できます。

特長

• M5Core2専用設計
• デジタルマイクロフォン
• 10個のプログラマブルRGB LED（5個 x 両側面）
• 二つのHY2.0-4P 拡張ポート
• LEGO互換穴（底面部）
• ワンタッチで接続できるチャージべース

仕様

内容物

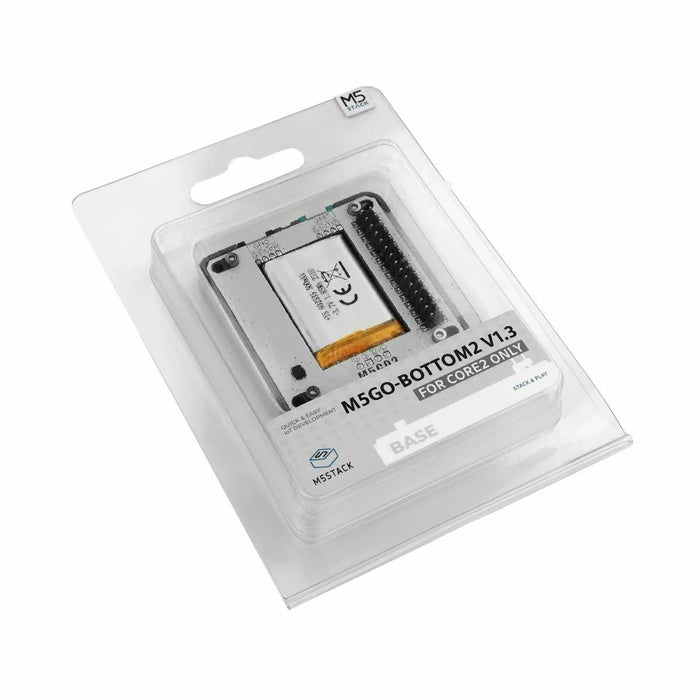

• 1 x M5GO BOTTOM2 V1.3
• 2 x M3 x 16ネジ
• 2 x M3 x 18ネジ
• 1 x 六角レンチ（2.5 mm：M3ネジ用）

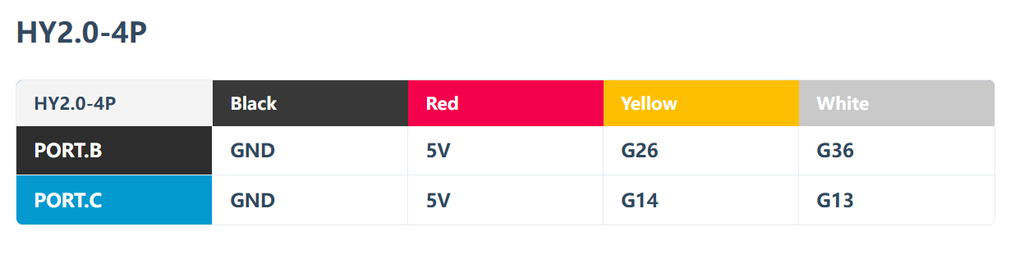

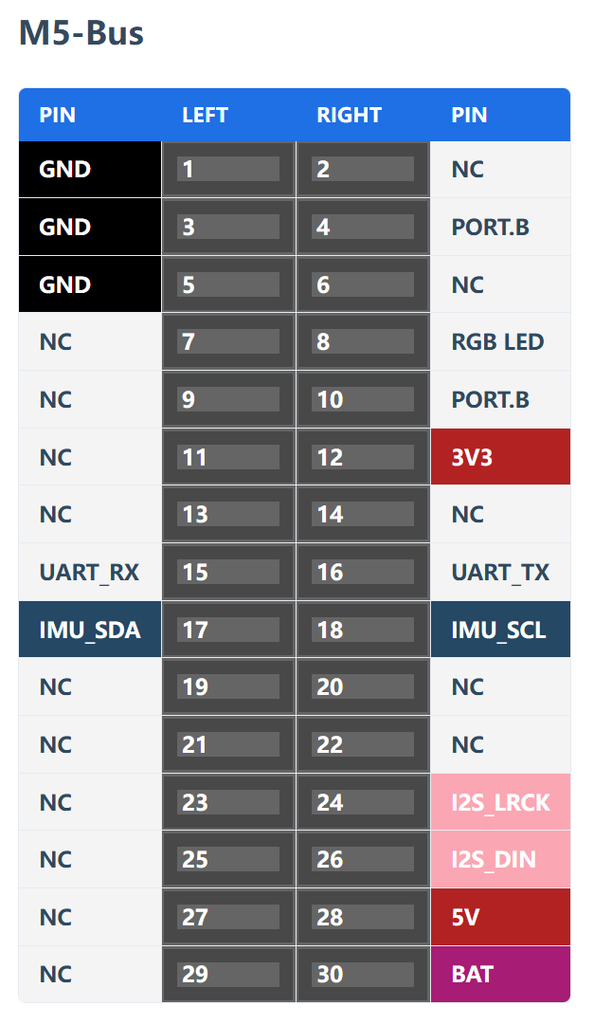

ピン配置

資料

• ドキュメント
• Arduinoサンプルプログラム（IMU）
• Arduinoサンプルプログラム（MIC）
• Arduinoサンプルプログラム（RGB LED）
• BMI270データシート
• TP4057データシート
• LMD4020データシート

商品コード: M5STACK-A014-C-V13
