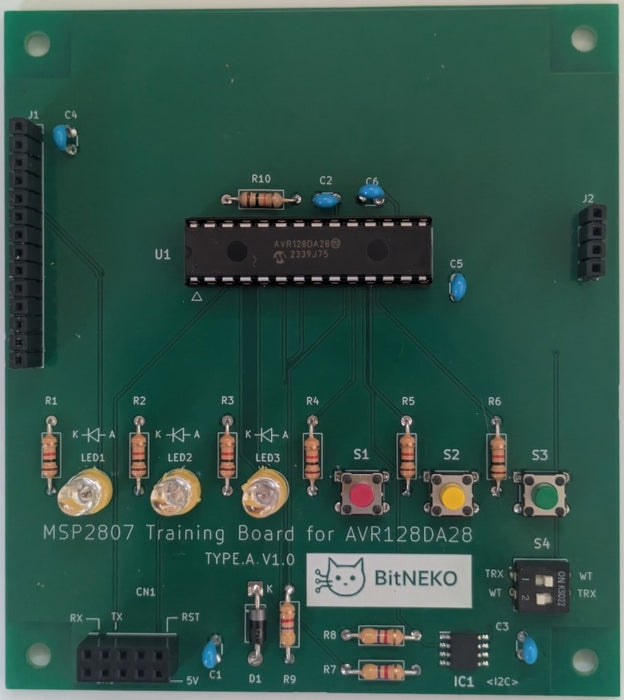

AVR128DA28 応用編トレーニング基板（ILI9341液晶・タッチパネル対応）BitNEKO

Microchip社の新型AVRマイコン「AVR128DA28」に、ILI9341搭載2.8インチTFT液晶（タッチパネル・SDカードスロット内蔵、MSP2807、別売り）を組み合わせた学習・実験用トレーニング基板です。
I2C温度センサやタクトスイッチなどの周辺回路をあらかじめ搭載しており、液晶へのグラフィック描画、タッチパネル入力、SDカードへのデータ記録まで、マイコンの応用的な機能を実際のハードウェアで確認することができます。
書籍「1000円ライタで学ぶ AVR128DA28 応用編：ILI9341液晶・タッチパネル・SDカード徹底攻略」に対応した専用トレーニング基板として設計されています。

■特徴

• AVR128DA28（Microchip社 AVR Dxシリーズマイコン）搭載
• ILI9341搭載2.8インチTFTタッチパネル液晶モジュール（MSP2807、別売り）対応
• 液晶接続用コネクタ実装済み、そのまま液晶を接続可能
• I2C温度センサ（ADT7410）搭載
• LED ×3 搭載
• タクトスイッチ ×3 搭載
• GPIO制御 / I2C通信 / SPI通信 / USART通信 / 液晶表示 / タッチセンサ / SDカード読み書き 実験対応
• WCH-LinkE によるプログラム書き込みに対応
• 書籍「1000円ライタで学ぶ AVR128DA28 応用編」対応

■出荷時状態

• 出荷時には lcdlesson01（カラーバー表示）サンプルプログラムを書き込み済みです。
• 液晶モジュール（MSP2807、別売り）を接続した状態で電源投入すると、画面に複数色のカラーバーが表示され、すぐに基本動作を確認できます。

■仕様

• マイコン：AVR128DA28
• 動作電圧：3.3V
• 主な搭載部品
  • LED ×3
  • タクトスイッチ ×3
  • I2C温度センサ ×1（ADT7410）
  • 液晶接続用コネクタ
• 本ボードで実験可能な機能
  • GPIO制御
  • I2C通信
  • SPI通信
  • USART通信
  • 液晶表示、タッチセンサ、SDカード読み書き

■必要機器

• プログラム書き込みには WCH-LinkE デバッガ（別売）が必要です。
• 液晶モジュール MSP2807（別売り）が必要です。
• SDカード機能を確認する場合は、液晶モジュールのJ1へピンヘッダのはんだ付けが必要です。

■内容物

• AVR128DA28 応用編トレーニング基板 × 1
  （J1用ピンヘッダは基板に付属。液晶モジュール・ライタは付属しません）

■組み合わせ例

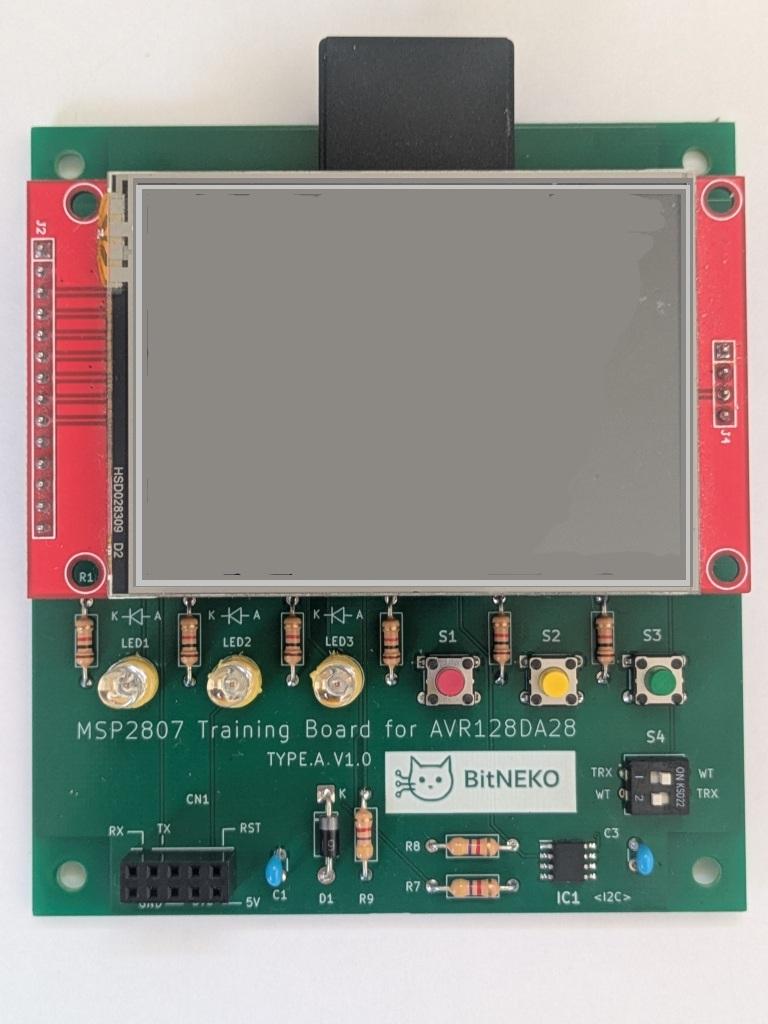

• AVR128DA28 応用編トレーニング基板 ＋別売りの液晶モジュール（MSP2807）＋別売りのSDカードを接続

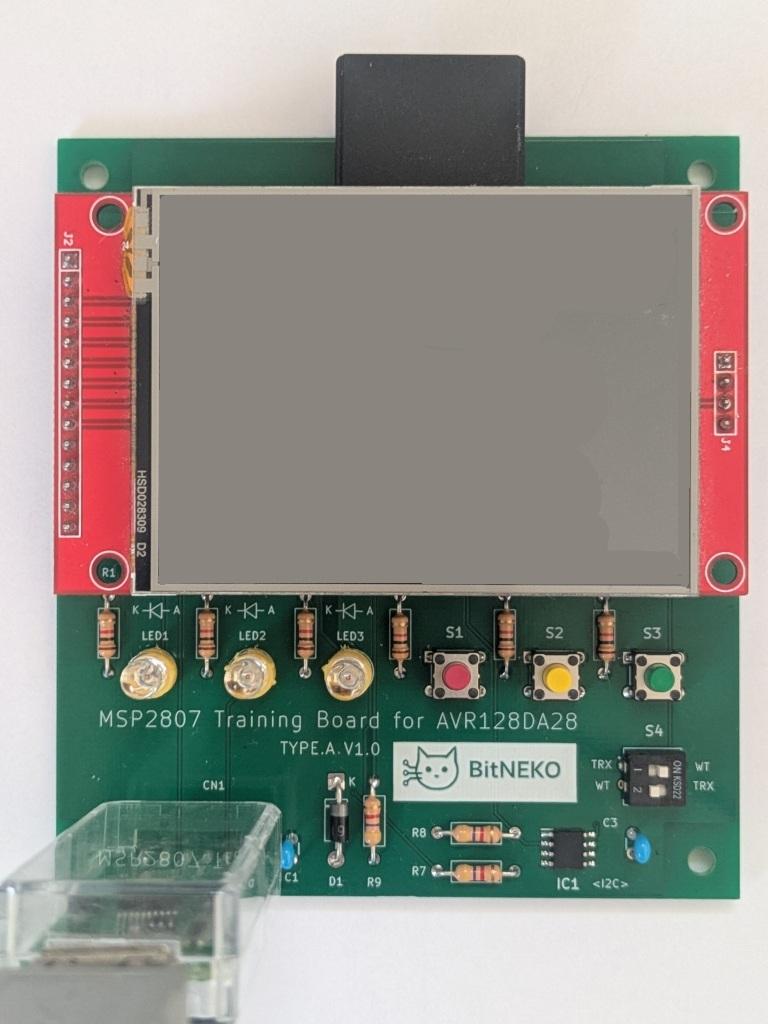

• AVR128DA28 応用編トレーニング基板＋別売りの液晶モジュール（MSP2807）＋別売りのSDカード＋別売りのライタ（WCH-LinkE）を接続


■対応書籍

「1000円ライタで学ぶ AVR128DA28 応用編：ILI9341液晶・タッチパネル・SDカード徹底攻略」

• Amazon ペーパーバック版ページへ
• Amazon Kindle版ページへ

■資料

• サポートページ

■サポート

本製品に関する技術情報やサンプルプログラムの案内は、上記サポートページに掲載しています。
ご不明点などがありましたら、BitNEKO までお問い合わせください。

こちらの商品は、BitNEKOさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
