スイッチサイエンス USB Type-C電流計測用プローブ基板（INA180A2搭載）

本製品はUSB Type-C規格に準拠した製品ではなく、実験・測定を目的とした治具です。規格外の接続構造となるため、接続機器によっては正常に動作しない場合があります。

機器が認識されない場合・5 Vが出力されない場合は、挿入しているUSB Type-Cケーブルの表裏を入れ替えてお試しください。

--

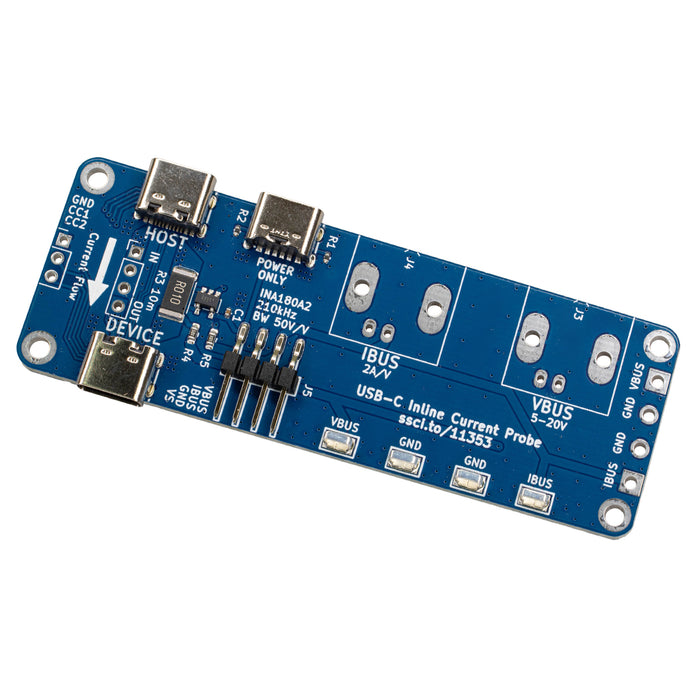

USBホスト（パソコンや充電器など）とUSBデバイスの間に挿入してVBUS電流を測定するための電流センサモジュールです。電流センサICとしてテキサス・インスツルメンツのINA180A2を搭載しています。

オシロスコープに接続することで、機器の電源を入れた瞬間に流れる突入電流（インラッシュカレント）や、過渡応答などの電流波形をリアルタイムに観察・計測できます。

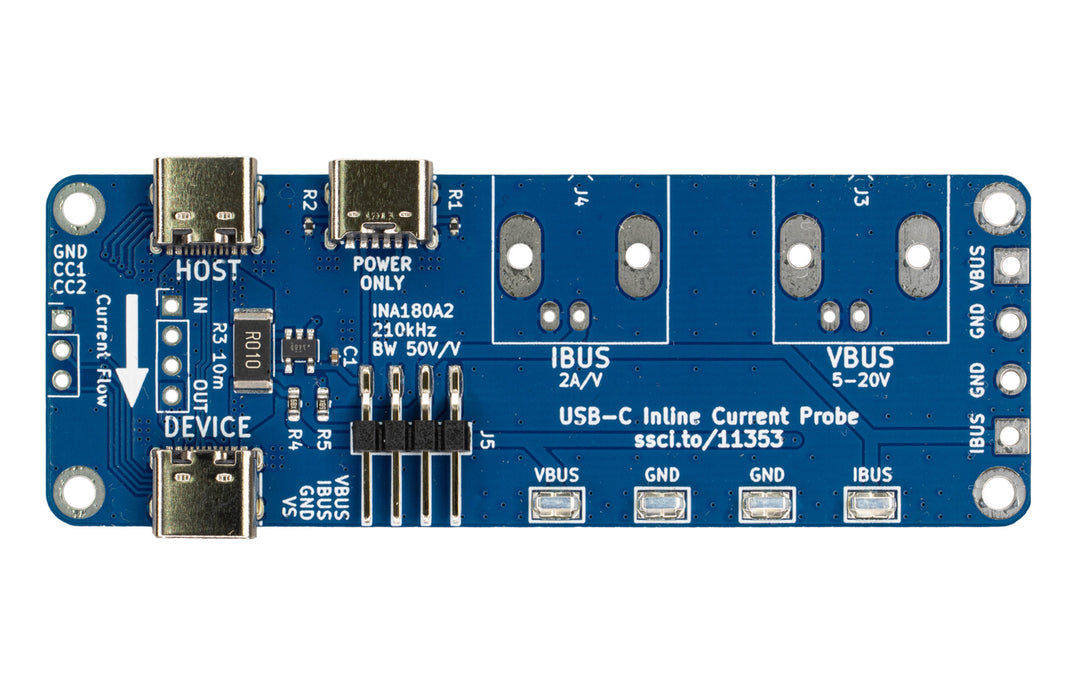

一般的なUSB Type-Cケーブル（別売）でホストおよびデバイスを接続して使用します。基板上にはプローブを接続するテストポイントを備えているほか、BNCコネクタ用の実装パターン（コネクタ未実装）も用意されています。

特徴

• INA180A2搭載
• アナログ電圧出力：変換比率は 2 V/A（出力電圧を2倍すれば電流値に換算可能）
• ホスト・デバイス共にType-Cレセプタクルを採用
• オシロスコープのプローブをひっかけやすいテストポイントを配置
• 高精度な測定のためにBNCコネクタ（別売）を追加実装可能

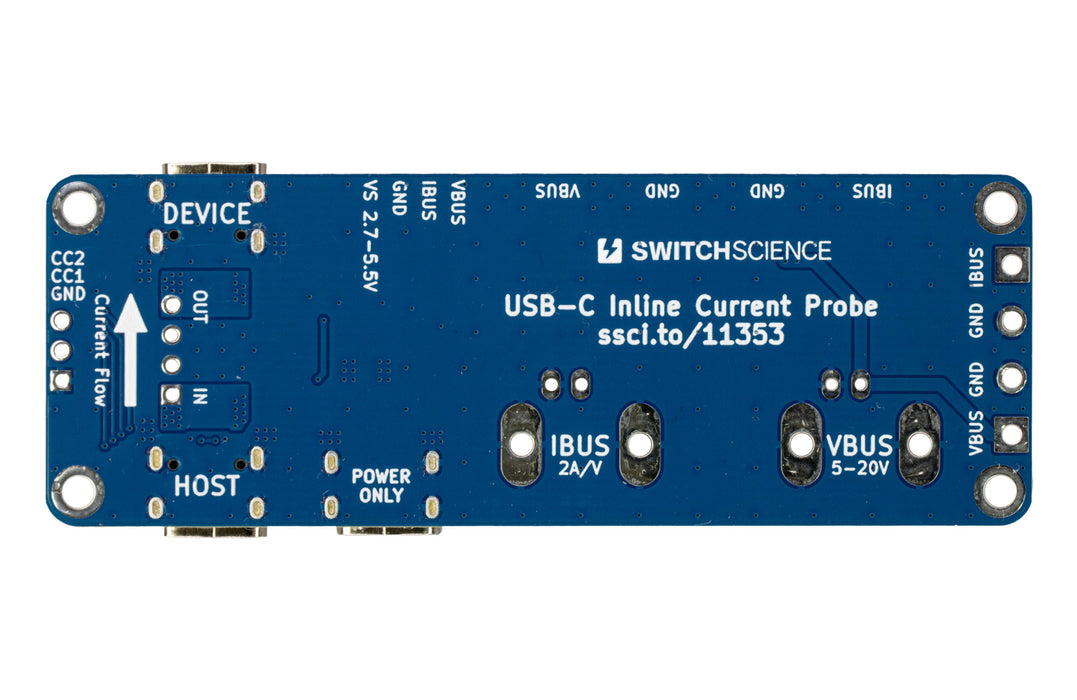

使い方

1. POWER ONLY と書かれたUSB Type-Cコネクタに、電流アンプIC用の電源を接続します。
2. DEVICE と書かれたUSB Type-Cコネクタに、計測対象のUSBデバイスを接続します。
3. オシロスコープのプローブを基板上の IBUS および VBUS テストポイントに接続し、プローブのワニ口クリップ（グラウンドリード）を GND テストポイントに接続します。
4. HOST と書かれたUSB Type-Cコネクタに、パソコンや充電器などのUSBホストを接続します。

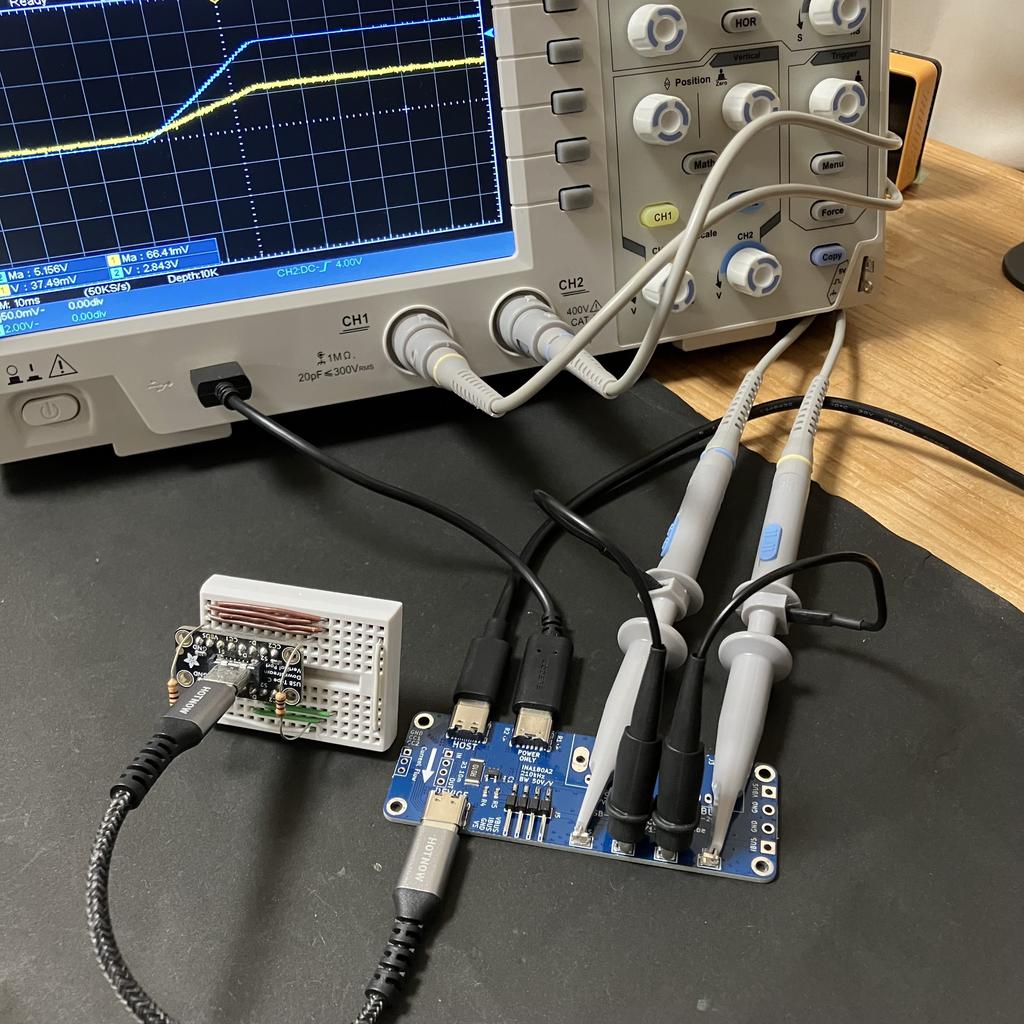

次の写真はUSBデバイス側に50 Ω負荷、USBホスト側にUSB PDアダプタを接続し、立ち上がり波形を観測している様子です（黄色：IBUS［電流］、水色：VBUS［電圧］）。

バイアス電流およびオフセット電圧の影響について

搭載している電流センサIC（INA180A2）の特性上、入力バイアス電流および入力オフセット電圧の影響を受けます。無負荷（0 A）状態でも出力にわずかな電圧（数 mV〜十数 mV程度）が残留する場合があります。突入電流や負荷変動などの波形観測用途を想定しているため、数 mA以下の微小な電流計測や高精度な暗電流測定には適していません。

適合するBNCコネクタ

• BNCコネクター BNC-J 基板取付型横向き
• Amphenol RF 同軸コネクタ

資料

• データシート（INA180A2）
• 回路図

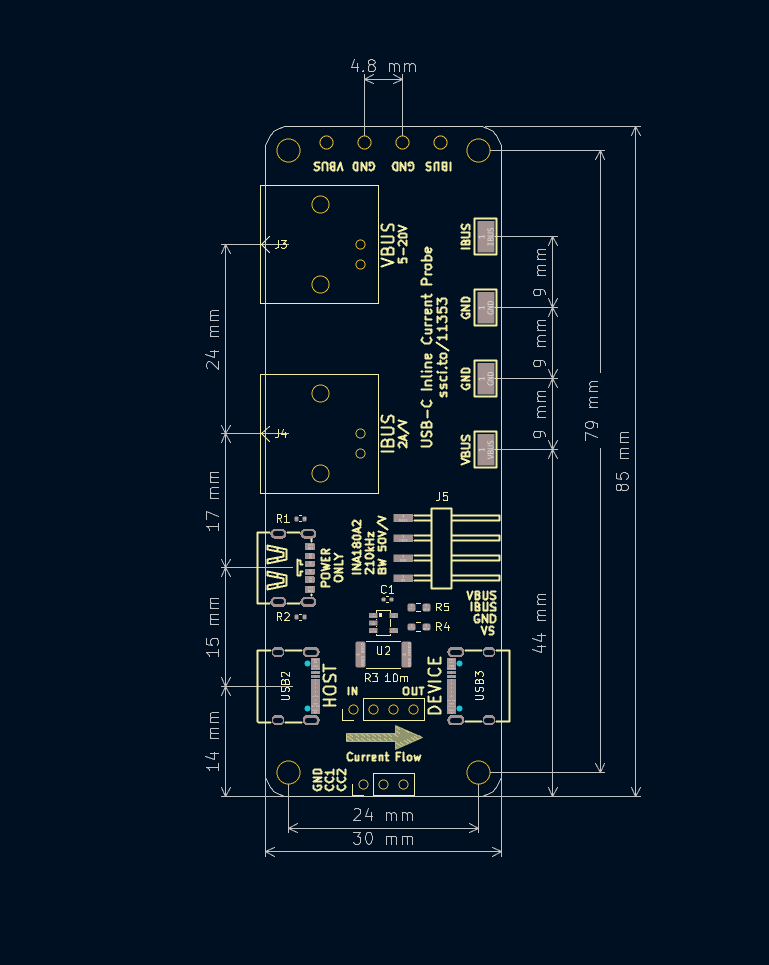

• 基板図
