SKU 11352
M5StampC5 DIP（ESP32-C5）
送料区分: 200
商品コード: M5STACK-S016-DIP
発売日: 2026-09-03
在庫数: 100+
短いURL: ssci.to/11352
¥1,639
（税込）
¥1,639
-
¥1,639
Current price
¥1,639

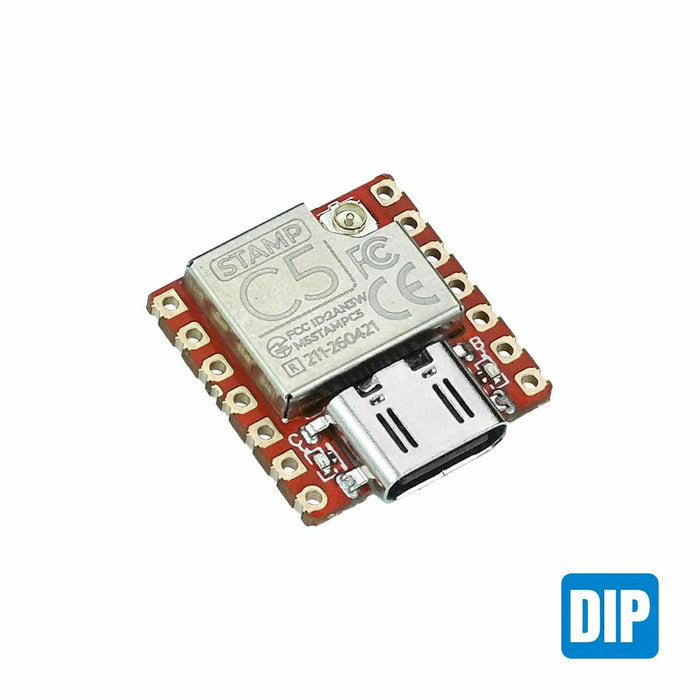

M5StampC5（ESP32-C5）に、FPCコネクタが実装され、2.54-7Pピンヘッダ2本が付属した製品です。
Espressif製ESP32-C5HF4をベースとした切手サイズの無線通信モジュールです。2.4 GHzおよび5 GHzのデュアルバンドWiFi6と BLE5、IEEE 802.15.4（Zigbee、Thread）のマルチプロトコル接続をサポートし、さまざまなネットワーク環境におけるデバイスの接続要件に柔軟に対応します。

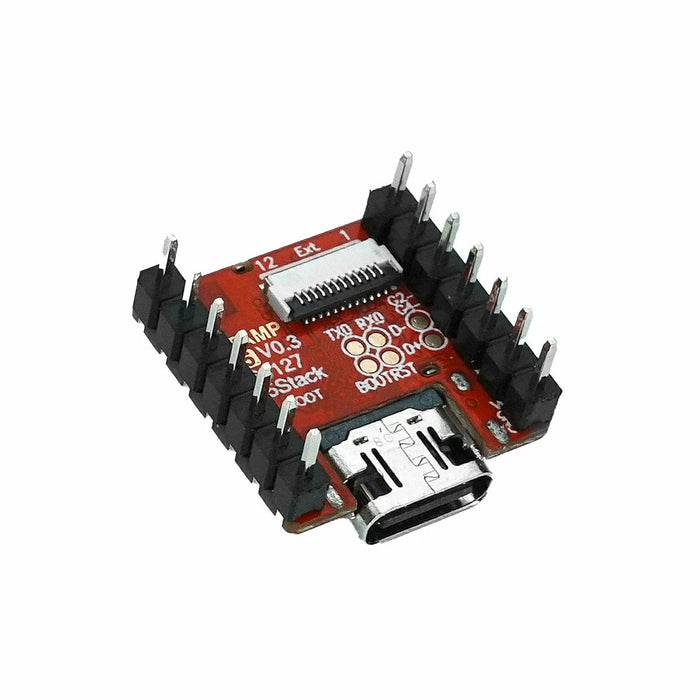

本製品は二つのピンヘッダ（2.54-7P）が付属し、FPCコネクタが標準実装されています。FPCコネクタが未実装でピンヘッダの付属しないMStampC5も併せてご検討ください。
特徴
- メインコントローラーESP32-C5HF4
- 最大240 MHzクロック周波数のRISC-V 32 bitシングルコアプロセッサを採用
- 4 MBフラッシュ内蔵
- 無線通信の柔軟性
- 2.4 GHzおよび5 GHzのデュアルバンドWi-Fi6と BLE5、IEEE 802.15.4（Zigbee、Thread）のマルチプロトコル接続に対応
- 多様なインタフェースとハードウェア設計
- USB Type-C
- DC 3.7 V バッテリー電源入力
- 2.54 mm ピッチパッド
- IPEX-1 アンテナコネクタ
- 背面 FPC 0.5 mm-12P インタフェース
- SGM40567-4.2XG/TR 充電用IC
- 2.4 / 5 GHzの共用アンテナ設計
- 二つのオンボードLEDを標準搭載
- 赤：充電インジケーター（充電中は点滅、満充電で消灯）
- 青：G28 / BOOT インジケーター
- FPCコネクタが標準実装
仕様
| SoC | ESP32-C5HF4 @ RISC-V 32-bit シングルコアプロセッサー、最大240 MHz |
| SRAM | 384 KB |
| フラッシュ | 4 MB |
| Wi-Fi | 2.4 & 5 GHz デュアルバンドWi-Fi6 |
| BLE | BLE5 |
| IEEE 802.15.4 | Zigbee、Threadに対応 |
| USBインタフェース | USB Type-C |
| バッテリー電源入力 | DC 3.7 V |
| アンテナ | IPEX-1 |
| デュアルバンドデュプレクサ | LFD182G45DCHD481（2.4 & 5 GHz 共用アンテナ） |
| リニア充電管理IC | SGM40567-4.2XG/TR |
| ステータスインジーケータ | 2 x LED (RED: charging; BLUE: G28 / BOOT) |
| GPIO | 19 x GPIO（パッド11 x GPIO ＋ FPC 8 x GPIO） |
| パッド GPIO | G1、G2、G3、G4、G5、G6、G7、G8、G9、G10、G28 |
| FPC GPIO | G23、G0、G24、G25、G26、G27、G11、G12 |
| パッドピッチ | 2.54 mm |
| 背面拡張インタフェース | FPC 0.5 mm-12P |
| 充電電流 | 約200 mA |
| 消費電力 | ディープスリープ時（バッテリー駆動時）：3.7 V @13 uA |
| 製品サイズ | 17.6 x 19.1 x 3.4 mm |
| 製品重量 | 2.4 g |

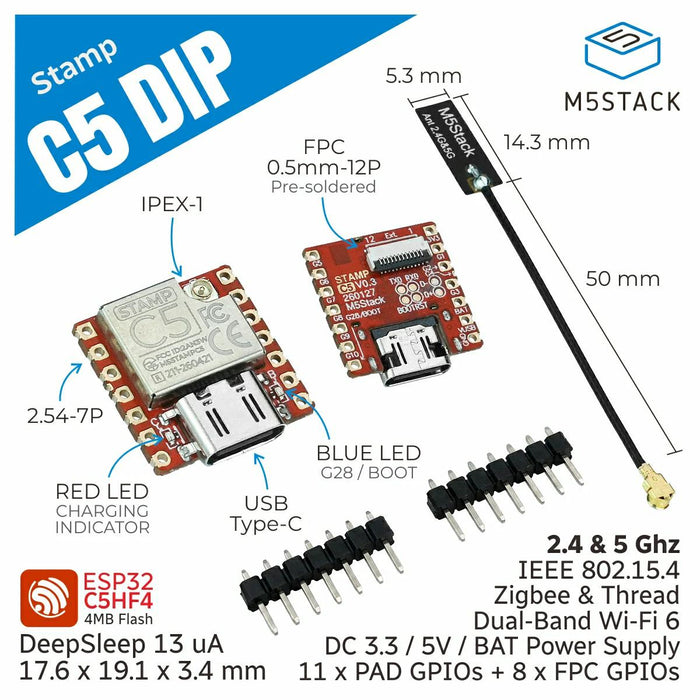

内容物
- 1 x M5StampC5 DIP（ESP32-C5） 本体
- 1 x アンテナ
- 2 x 2.54-7P ピンヘッダ

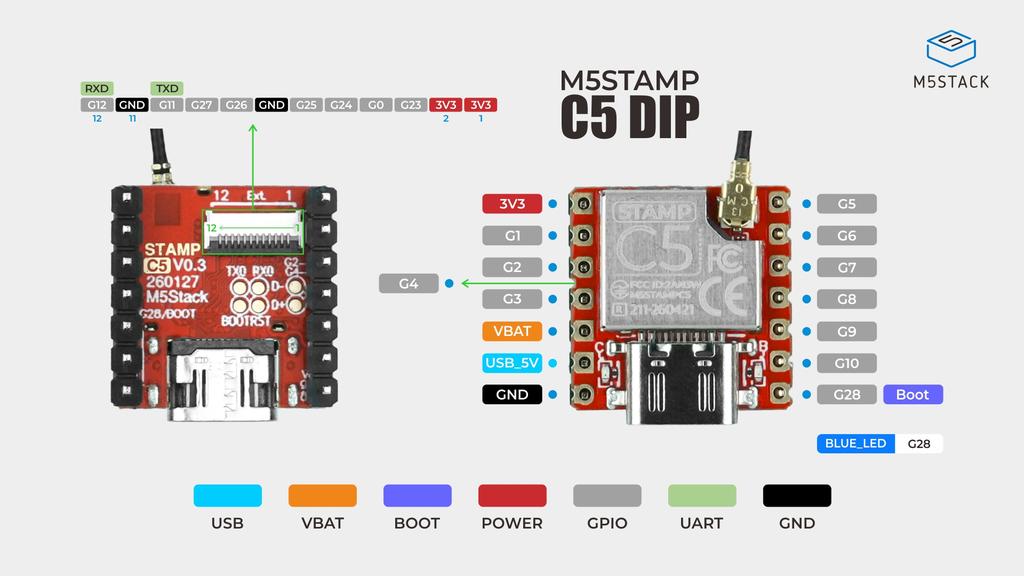

ピンマップ
FPCケーブル接続の際は、ピン配置が正しく一致しているか必ず確認してください。不一致の場合、ハードウェアの焼損や破損を引き起こす恐れがあります。
資料
販売元小売価格: 7.95ドル（税別）
販売元商品ページ: M5StampC5 Module w/ 2.54 Header pin
