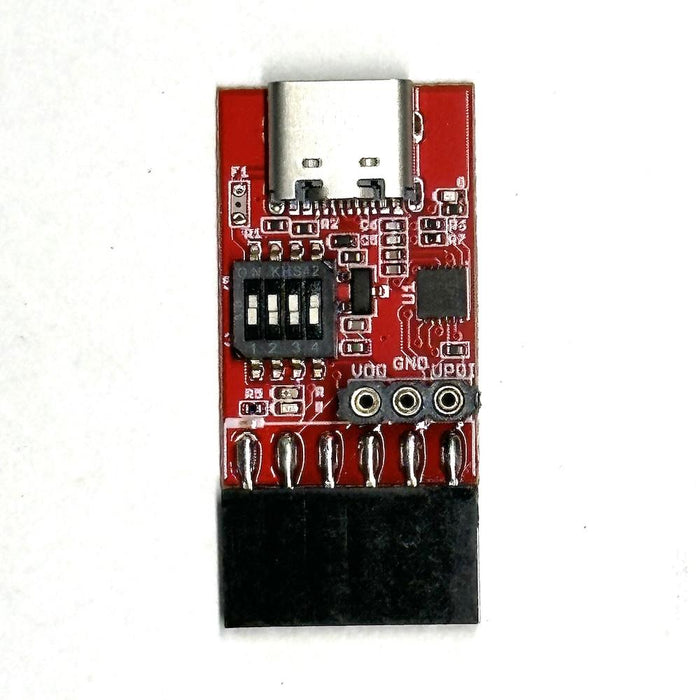

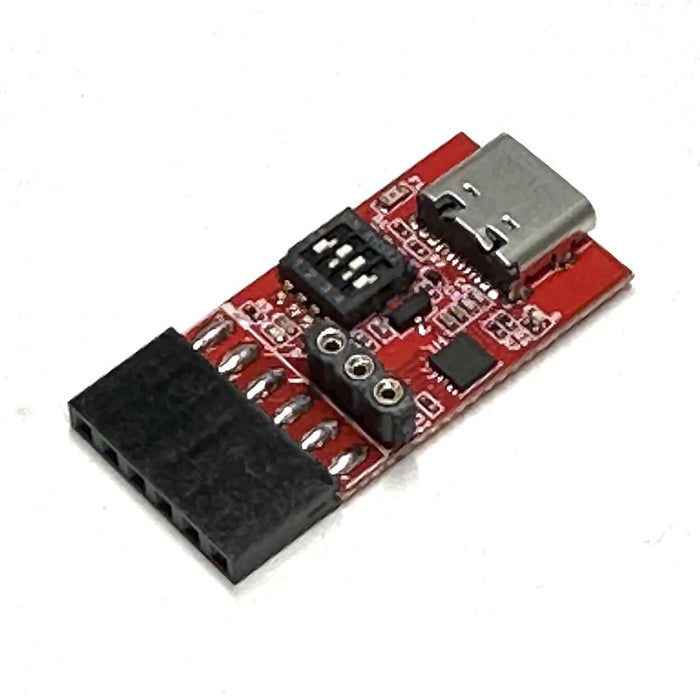

USBシリアルUPDI変換アダプタ(FTDI)

FTDI社のFT234XDを使用したUSBシリアルUPDI変換アダプタです。
シリアルは Arduino Pro Mini と同じ６ピンの一般的な配列とし、USBコネクタはType-Cを使用しています。

特徴

１．ロジックレベル
　　　FT234XDは5Vトレラントなので5V系マイコンでも3V系でも切り替えなしで使用できます。

２．電源出力
　　　電源出力端子VDDを5Vと3.3Vに切り替えできます。
　　　電源ランプ兼用のLED表示で5V時は赤 3.3V時は青で表示します。
　　　ターゲット側に電源が供給されている場合は電源が競合しないようにオフにすることもできます。

３．シリアルデータLED
　　　シリアルデータLED(緑)は TXD と RXD のどちらでも点灯します。
　　　このLEDは FT_PROG で設定をカスタマイズできます。 FTDI社サイト（https://ftdichip.com/utilities/）

仕様

・ FT234XDの仕様
　　端子レベル：TTL 5V トレラント
　　ボーレート：300 ～ 3M
　　送受信LED端子：CBUS I/O ピン　設定変更可
　　USB規格：USB2.0 フルスピード
　　パッケージ：12P DFN (3mm X 3mm)
・ コネクタ
　　USB端子： Type-C

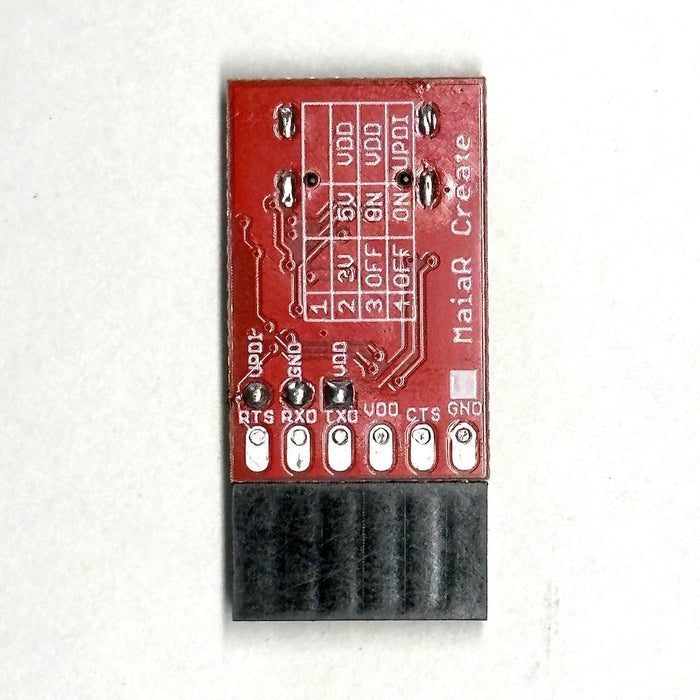

　　シリアル：6P 2.54mm ピッチ　GND CTS VDD TXD RXD RTS
　　UPDI：3P 丸ピンソケット　VDD GND UPDI

内容物

・ 1 x USBシリアルUPDI変換アダプタ(FTDI)

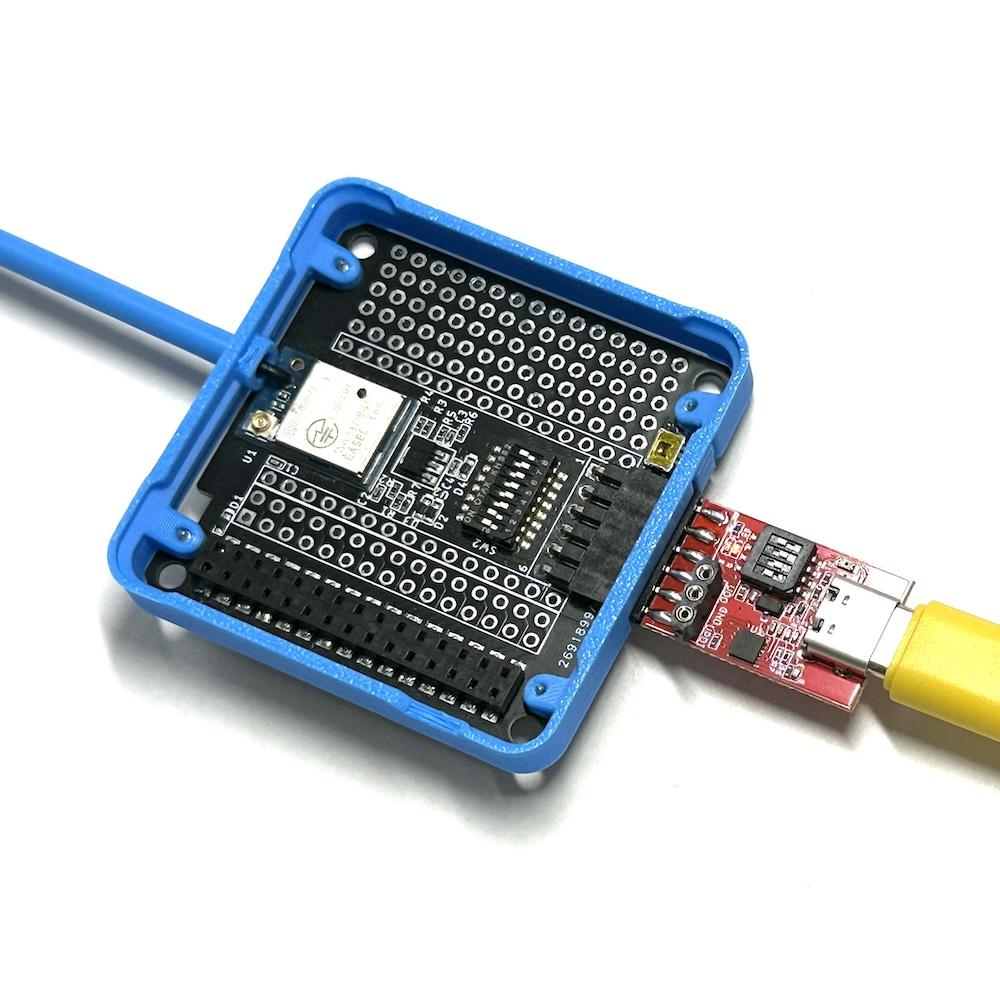

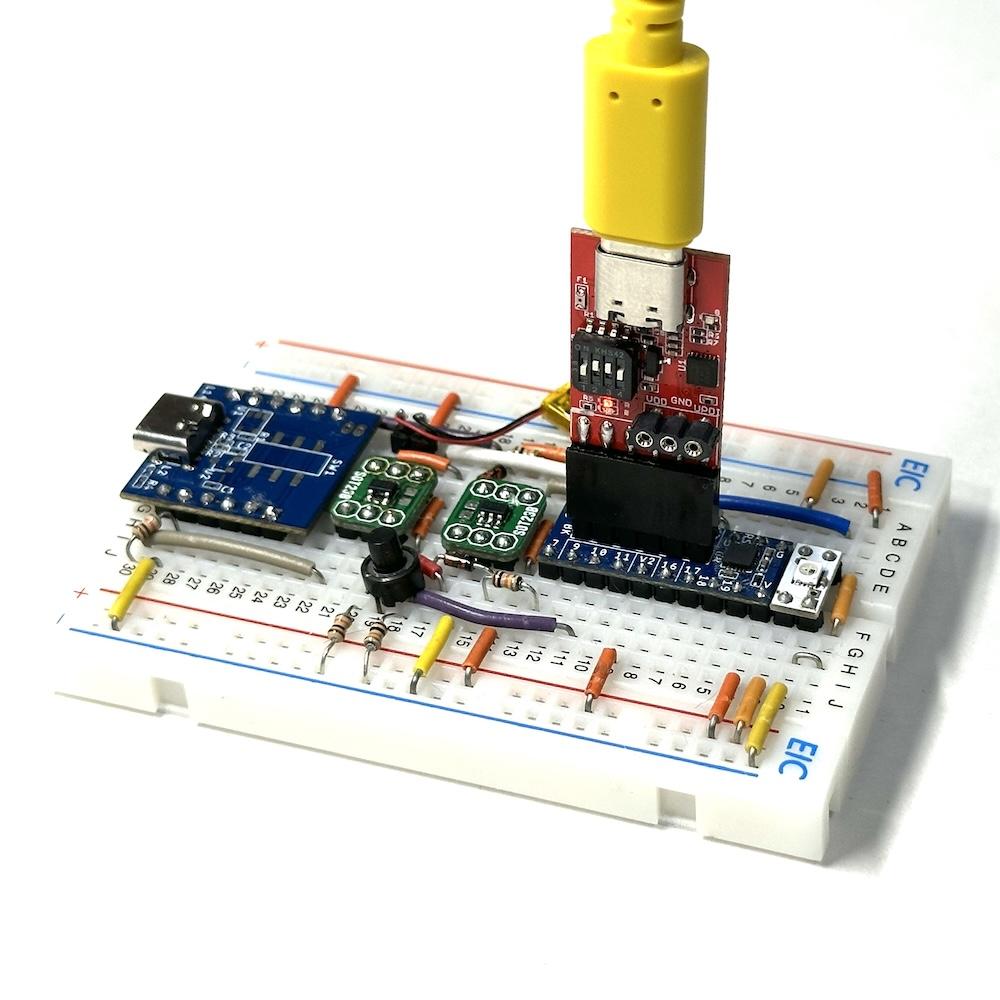

接続例

資料

• サポートページ
• 回路図、寸法図、ピン配置： サポートページをご参照ください
