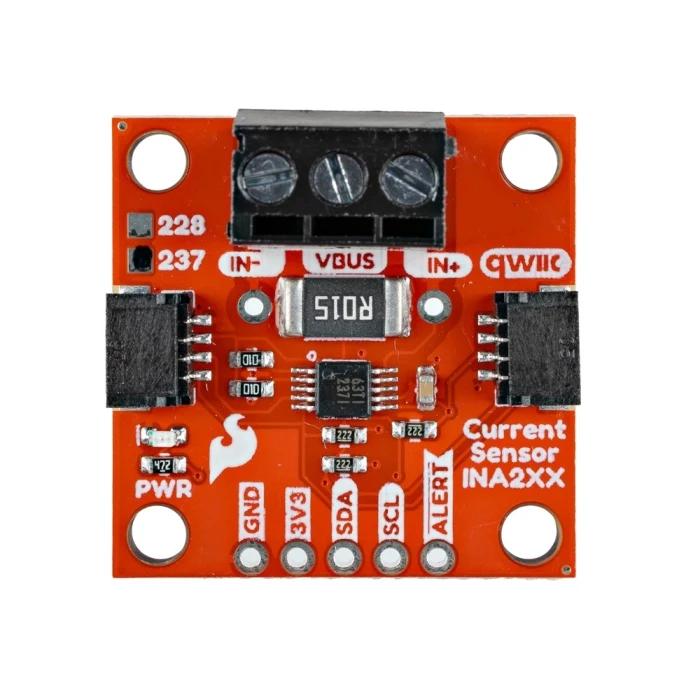

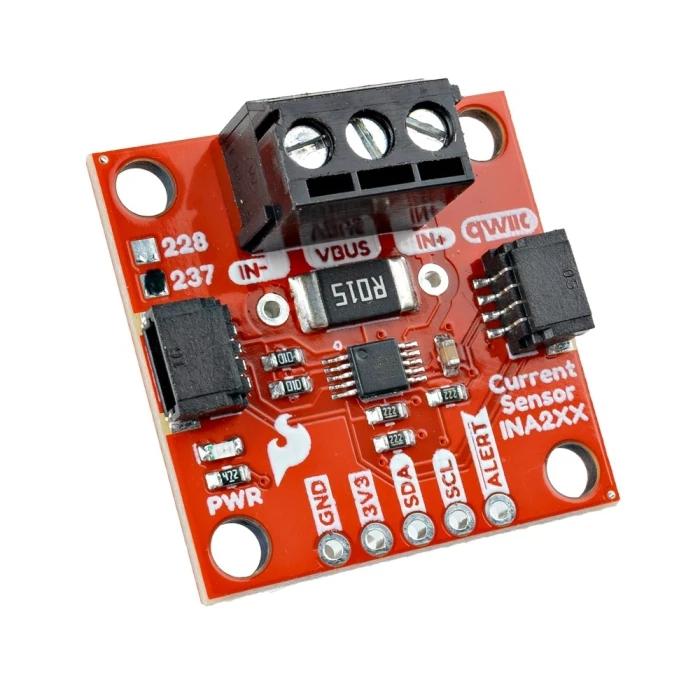

Qwiic - INA237搭載 16bit電流センサモジュール

Texas Instruments社のデジタル電力モニタIC、INA237が搭載され、直流回路の電流、バス電圧、電力、IC内部温度を測定できるQwiic接続電流センサモジュールです。16 bitデルタシグマADCと15 mΩシャント抵抗により、測定結果をI²C経由で取得できます。

特徴

• 16 bitデルタシグマADCを搭載
• ハンダ付け不要の2 x Qwiicコネクタと3ピンスクリューターミナルを備え、配線方法を選択可能
• 2.54 mmピッチのスルーホールにより電源、I²C通信線、アラートピンを引き出し可能
• 実装済みの15 mΩのシャント抵抗
• 外付けシャント抵抗を接続できるスルーホール
• 電圧、電流、電力、IC内部温度が閾値を超えた場合に即座に通知するアラート機能
• 応答時間75 μsの高速アラートで、高感度な電子機器を保護
• 柔軟なサンプリング設定：ADC変換時間を50 µs～4.12 msから選択可能、また、1～1024回のハードウェア平均化を設定可能
• メインプロセッサは電力イベント発生までスリープ状態を維持でき、消費電力を抑制

仕様

• 搭載IC：Texas Instruments INA237
  • ADC分解能：16 bit（デルタシグマ方式）
  • 電流測定精度：
    • オフセット電圧：±50 µV（最大）
    • オフセットドリフト：±0.02 µV/℃
    • ゲイン誤差：±0.3%（最大）
    • ゲイン誤差ドリフト：±50 ppm/℃（最大）
    • コモンモード除去比：120 dB（最大）
  • 電力測定精度：フルスケールの±1.6%（最大、-40～125℃）
  • アラート応答時間：75 µs
  • コモンモード電圧範囲：-0.3～85 V
  • バス電圧測定範囲：0～85 V
  • シャント差動入力範囲：±163.84 mV、±40.96 mV
  • I²Cインターフェース：最大2.94 MHz

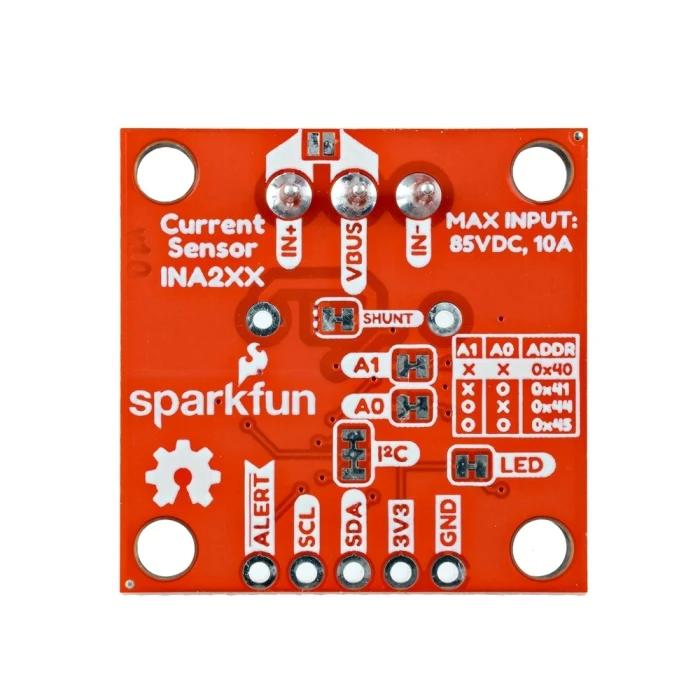

    • 設定可能なI²Cアドレス：4種類（ジャンパで選択、デフォルト0x40）
  • 電源電圧：2.7～5.5 V
    • 動作時消費電流：640 µA（標準）
    • シャットダウン時消費電流：5 µA（最大）
• シャント抵抗：15 mΩ
• 測定端子最大定格：85 V、10 A
• コネクタ：
  • 2 x Qwiicコネクタ
  • 1 x 3ピンスクリューターミナル
    • 測定端子最大定格：85 V、10 A
    • シャント抵抗：15 mΩ
  • 2.54 mmピッチスルーホール
• スルーホール信号：3V3、GND、SDA、SCL、ALERT
• 表示：赤色電源LED
• 基板寸法：25.4 x 25.4 mm

資料

• 使用ガイド
• 回路図
• データシート
• GitHub リポジトリ
• Arduinoライブラリ

商品コード: SFE-SEN-31437
